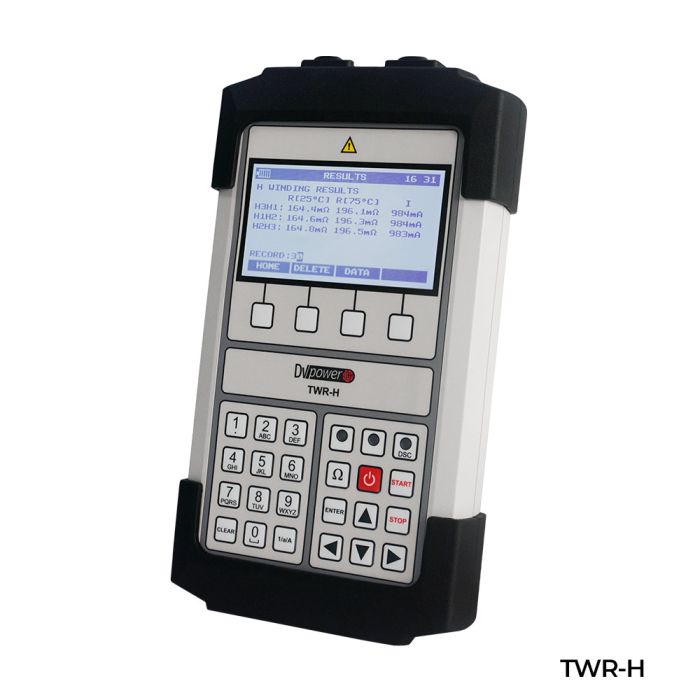

TWR-H | Testeur portable de rapport de transformation et de résistances d'enroulement des transformateurs

Le TWR-H de DV power est un instrument portable et monophasé conçu pour la mesure du rapport de transformation et de la résistance d’enroulement des transformateurs.

L’instrument contient deux sources de sortie CC pour la mesure de la résistance d’enroulement. La première sortie peut générer des courants d’essai jusqu’à 2 A CC pour tester l’enroulement HT du transformateur.
La deuxième sortie peut générer des courants jusqu’à 10 A CC pour l’enroulement BT. Cela peut être très utile pendant la mesure de résistance des transformateurs de distribution, en raison du rapport élevé et d’une grande différence entre les résistances du côté primaire et secondaire pour ce type du transformateur.
Pendant la mesure de résistance, il est possible de démagnétiser le noyau du transformateur. Ce processus est entièrement automatisé et réalisé en toute sécurité.

Pendant le test du rapport, le TWR-H mesure le courant d’appel et le déphasage du transformateur. Cela permet de détecter des défauts du noyau ou des enroulements, qui ne peuvent pas être facilement détectés seulement avec la mesure du rapport. La tension maximale générée par le TWR-H est 40 V CA, avec la tension minimale de 1 V CA, utilisée pour la vérification du rapport des transformateurs de mesure du courant.

Le TWR-H est alimenté par une batterie Li-Ion interne. Jusqu’à 100 tests peuvent être réalisés avec la batterie complètement chargée.
