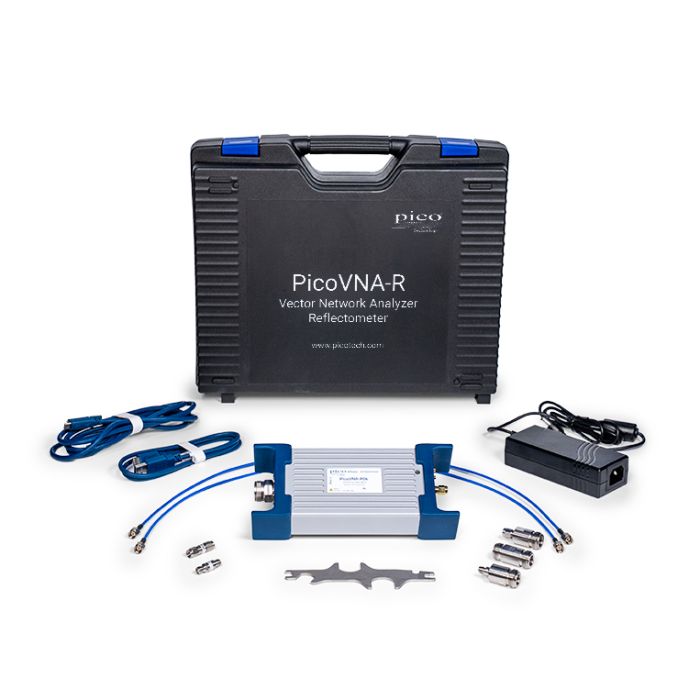

PQ467 | Analyseur de réseaux vectoriels VNA 6 GHz USB-C compact, S11 et S21, Advanced kit

Cet analyseur de réseau vectoriel (VNA) 6 GHz (VNA-R06) se contrôle via une interface USB-C et prend en charge les mesures S11 et S21, tant en amplitude qu'en phase. Compact et portable, il permet d'effectuer des mesures précises à un prix abordable.

Conception précise sur carte unique

Le PicoVNA-R repose sur une conception à carte unique, offrant une solution économique qui intègre un calibrateur électronique interne unique celui-ci mémorise les étalonnages et améliore la stabilité thermique. L'appareil présente également un faible bruit de trace (0,008 dB RMS à une bande passante de récepteur maximale de 140 kHz) et une vitesse de mesure atteignant 100 µs par point pour les paramètres S11 (avec une bande passante de fréquence intermédiaire, ou IFBW, de 10 Hz). Le tout dans un format compact et portable, idéal pour une utilisation en laboratoire ou sur le terrain.

Compatibilité avec les kits d'étalonnage

Le PicoVNA-R est compatible avec la plupart des kits d'étalonnage disponibles dans le commerce, ainsi qu'avec les kits d'étalonnage de précision PC3.5 (type SOLT) et le module d'étalonnage électronique automatisé (E-Cal) proposés par Pico.

Logiciel intuitif PicoVNA 5

Le logiciel PicoVNA 5 a été conçu par des utilisateurs expérimentés de VNA, ce qui le rend particulièrement simple à prendre en main. Des opérations telles que l'étalonnage, la configuration de l'affichage et l'enregistrement des données mesurées sont intuitives. L'appareil se prête ainsi à de nombreuses applications, notamment les interventions sur site, l'installation, la recherche et développement, la production et l'enseignement. Grâce à la prise en charge de l'automatisation à distance, cet analyseur de réseau vectoriel peut également être intégré dans des systèmes de test automatique (ATE). Le logiciel permet de créer rapidement des kits d'étalonnage à partir de modèles ou de données mesurées un éditeur intégré facilite par ailleurs le clonage de kits à l'aide de composants économiques.

Parmi les autres outils utiles, citons la fonction « Data Compare » (comparaison de données), qui permet de comparer les mesures effectuées avec des données de référence chargées depuis un disque, ainsi qu'une fonction de générateur de signaux capable de fonctionner en mode onde entretenue (CW) ou en balayage de fréquence. Il est possible de configurer des séquences de balayage allant jusqu'à 10 001 points, avec des temps de maintien (dwell times) réglables entre 250 µs et 60 000 µs.
