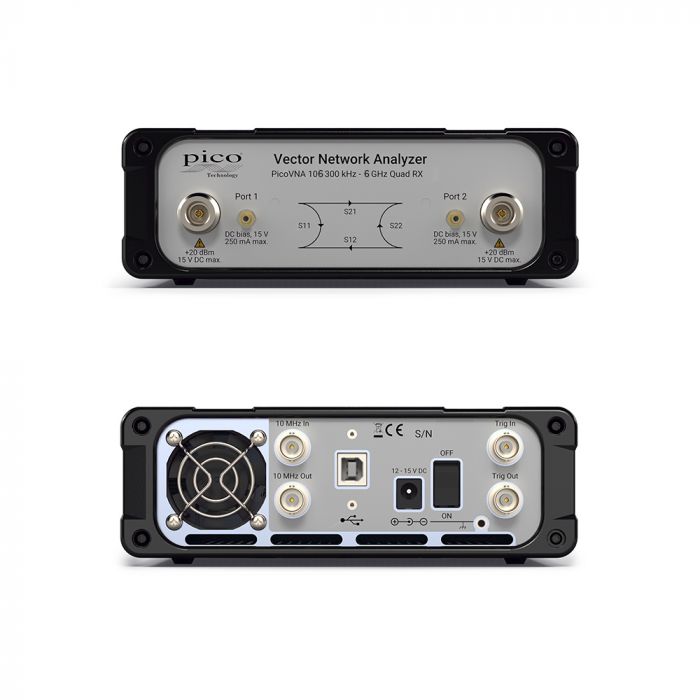

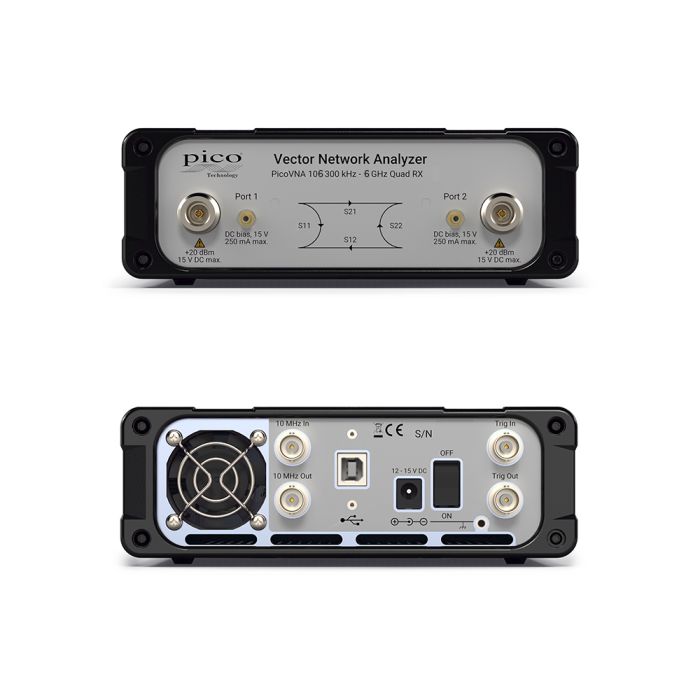

PQ111 | Analyseur vectoriel 6 GHz PicoVNA 106 avec contrôle par port USB
Le PicoVNA 106 offre une plage dynamique exceptionnelle de 118 dB à 10 Hz et moins de 0,006 dB RMS de bruit de trace à sa bande passante de fonctionnement maximale de 140 kHz. Les instruments peuvent également rassembler les quatre paramètres S à chaque point de fréquence en seulement 182 μs ou S11 + S21 en moins de 100 μs.
Le PicoVNA 106 dispose aussi de capacité d'automatisation à distance et il saura se rendre très utile dans des applications telles que:
- Automatisation des tests, y compris le contrôle et la mesure multiples VNA
- Mesure de réflectométrie ou de transmission
- Inspection, test, caractérisation et étalonnage de composants électroniques, d'interfaces / interconnexions ATE
- Réglage d'antenne
Les kits de développement logiciel, y compris des exemples de code dans MATLAB et MATLAB RF toolbox, LabVIEW, C, C # et Python, sont disponibles en téléchargement.
Principales caractéristiques :
- Gamme de de fréquence de 300 kHz à 6 GHz
- Cadence élevée pouvant atteindre 5500 paramètres S à double port par seconde
Plus de 10000 S11 + S21 par seconde
- Architecture à quatre récepteurs Quad RX pour une précision optimale
- Plage dynamique jusqu'à 118 dB avec une bande passante de 10 Hz
- Bruit de trace de 0,006 dB RMS à une largeur de bande maximale de 140 kHz
- Format demi-rack à faible encombrement
- Contrôlé par PC via USB à partir d'une interface Microsoft Windows
- Décalage et désenrobage du plan de référence
- Transformations du domaine temporel et de l'impédance de port
- Formats d'impression et d'enregistrement tabulaires et graphiques, y compris Touchstone
- P1dB, AM à PM et utilitaires de générateur de signaux autonomes
- Processus d'étalonnage de la puissance absolue et guidés à 8 et 12 termes-
- 6 modes d'étalonnage, y compris l'isolement du DUT inconnu et connecté
- Étalonnage et contrôle des étalons avec des données pour des mesures fiables
Fonctionnement de 300 kHz à 6 GHzvitesse de> 5000 s-paramètres à double port par secondeà quatre récepteurs 'Quad RX' pour une précision optimaledynamique 118 dB à 10 Hz de bande passantede trace RMS de 0,005 dB à une largeur de bande de 140 kHzôlé par PC via USB
modes de calibrage
Garantie 3 ans
Largeur de bande min. | 300 kHz |
---|---|
Largeur de bande max. | 6 GHz |
Stabilité | 0.5 PPM |
Résolution de bande passante | 10 Hz |
Gamme de mesure dynamique max. | 118 dB |
Puissance max. (dBm) | 20 dBm |
Types d'interfaces | USB 2.0 |
Alimentation | 12 à 15 VDC 22 W |
Dimensions | 286 x 174 x 61 mm |
Poids | 1.85 kg |
Livré avec | Une alimentation une clé USB un câble USB 2.0 deux clés de montage (type N et SMA) une mallette de transport et une notice d'utilisation |
Garantie | 3 ans |
-

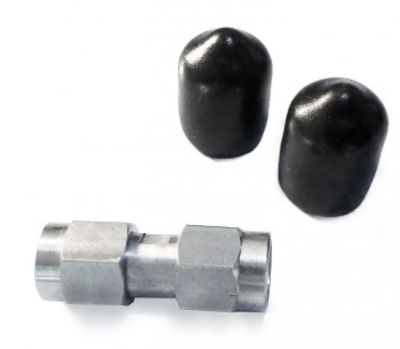

TA340 | Adaptateur de port de test PC3.5 mâle-mâle premium
154,80 € 129,00 € -
TA341 | Adaptateur de port de test PC3.5 femelle-femelle premium
154,80 € 129,00 € -
TA342 | Adaptateur de port de test SMA mâle-mâle standard
79,20 € 66,00 € -

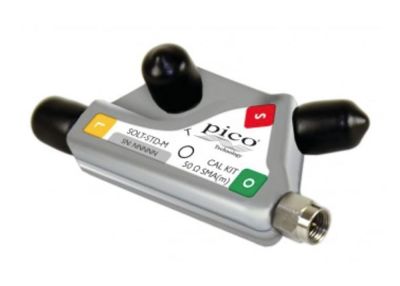

TA344 | Kit de calibration 6 GHz SOLT standard SMA mâle
526,80 € 439,00 € -
TA345 | Kit de calibration 6 GHz SOLT standard SMA femelle
526,80 € 439,00 € -
TA346 | Kit de calibration 6 GHz SOLT premium PC3.5 mâle
874,80 € 729,00 € -
TA347 | Kit de calibration 6 GHz SOLT premium PC3.5 femelle
874,80 € 729,00 €
