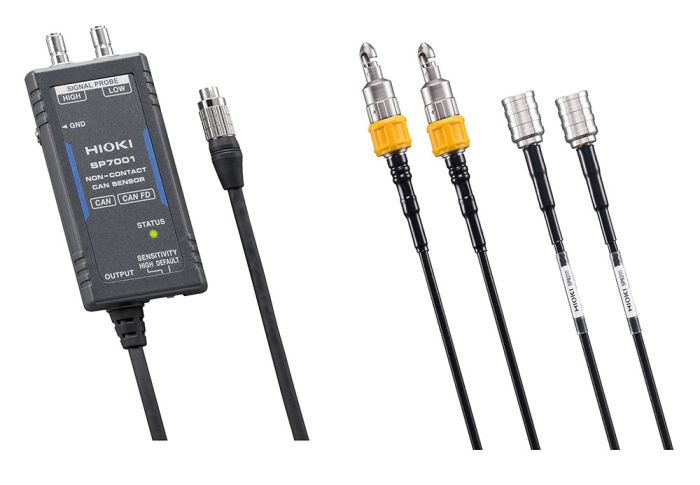

HI-SP700X | Capteur sans contact pour signaux bus CAN SP7001 / SP7002

Les SP7001 et SP7002 sont des capteurs de signaux CAN et CAN FD qui utilisent la technologie sans contact pour capturer avec précision les signaux de bus CAN nécessaires à l'évaluation et au développement des véhicules et des équipements de prochaine génération. Ces capteurs améliorent la productivité et l'efficacité des tests en éliminant la nécessité de retirer l'isolant du câble ou d'utiliser un sous-faisceau qui est traditionnellement requis pour obtenir des signaux. Le SP7001 / SP7002 est capable de changer automatiquement la polarité d'entrée pour garantir la capture correct des signaux CAN, même si les sondes sont connectées en sens inverse par rapport à la polarité du bus CAN (CAN_High / CAN_Low).

Principales caractéristiques :

- Acquisition immédiate des données CAN, simplement en accrochant les sondes aux câbles
- Méthode de détection sans contact par couplage capacitif
- Câbles conforme AVS/AVSS, diamètre externe 1,2 mm à 2 mm
- Température de fonctionnement de -40°c à +85°C
- Connecteur de sortie sub-D 9 broches femelle
- SP7001 / SP7002 : compatible CAN de 125 kbit/s à 1 Mbit/s
SP7001 : compatible CAN FD de 125 kbit/s à 3 Mbit/s
- Nombre de voies : 2 avec l'interface CAN SP7100


Références de commande :

SP7001-90 : ensemble comprenant SP7001, SP7100, SP9200 et L9500
SP7002-90 : ensemble comprenant SP7002, SP7100, SP9200 et L9500
SP9200 : sonde de signaux pour SP70001 et SP7002 (2 pièces)
SP7100 : interface CAN
L9500 : câble d'alimentation
Z1008 : adaptateur secteur d'alimentation
SP9900 : câble de partage voie 1 / voie 2
