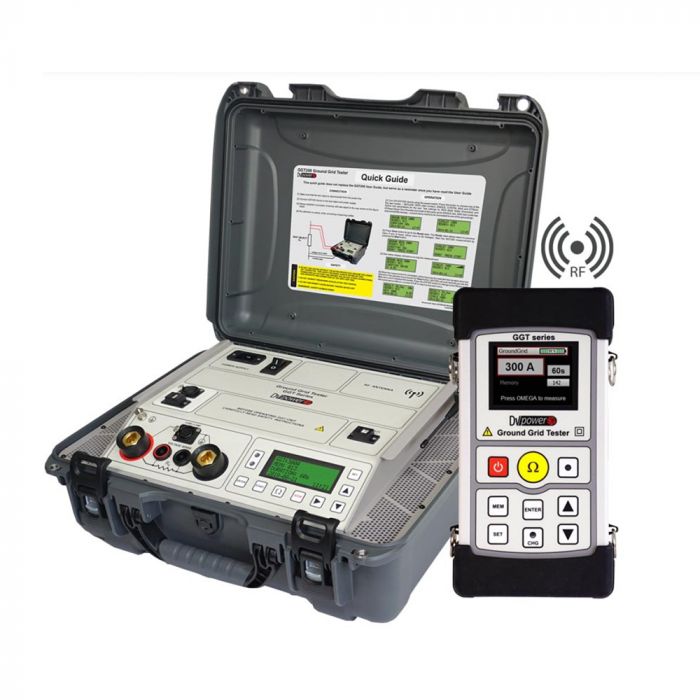

Les appareils DV Power GGT200 (200 A) et GGT300 (300 A), en combinaison avec le module GGT-M, constituent un système de test idéal pour la mesure de la résistance de contact des systèmes de mise à la terre dans les sous-stations et autres installations électriques. La communication sans fil entre l’appareil GGT et le module GGT-M permet le démarrage/l’arrêt à distance du test et la surveillance des résultats mesurés.
Le test d’intégrité du réseau de terre est effectué en injectant un courant continu continu entre le point de mise à la terre inspecté et le point de mise à la terre de référence (par exemple, la mise à la terre du transformateur). L’état de la grille de masse est déterminé sur la base des informations obtenues sur la direction et l’amplitude du courant, la chute de tension, ainsi que sur l’inspection des valeurs de résistance de contact.
PRINCIPALES CARACTÉRISTIQUES :
• Test d’intégrité du réseau de terre selon la norme IEEE Std. 80-2000
- Autonome ou commande sans fil du test par le module distant GGT-M
• Mesure de la résistance de contact des appareillages de commutation HT
- Selon norme IEC 62271-1:2017 (courant de test jusqu’à 300 A DC)
• Contrôle du flux de courant de mise à la terre à l’aide de pinces de courant sur le module distant GGT-M
• Test dans des conditions de mise à la terre des deux côtés (BSG) (entrée de pince de courant séparée pour BSG)
• Mesure de la résistance de contact des disjoncteurs à réservoir mort (mode DTRtest)
• Suivi des variations de résistance pour vérifier la qualité des connexions ou des joints de soudure (mode CONTIN)
