TLPV2 | Jeu de pinces solaires, MC4, Noir / Rouge
FLUKE
Disponibilité : Ce produit est en cours d'approvisionnement. Vous pouvez l'ajouter dans votre panier afin d'effectuer une demande de devis et connaître son délai de livraison.
156,00 € 130,00 €
Le jeu de cordons de mesure pour pince solaire TLPV2 est conçu pour les professionnels de l´énergie solaire et fournit des mesures de puissance CC précises et fiables pour les systèmes photovoltaïques. Equipés de connecteurs MC4 Staubli officiels, les cordons de mesure TLPV2 garantissent des branchements sécurisés et des performances optimales lors des tests, de l´entretien et du dépannage des installations solaires.

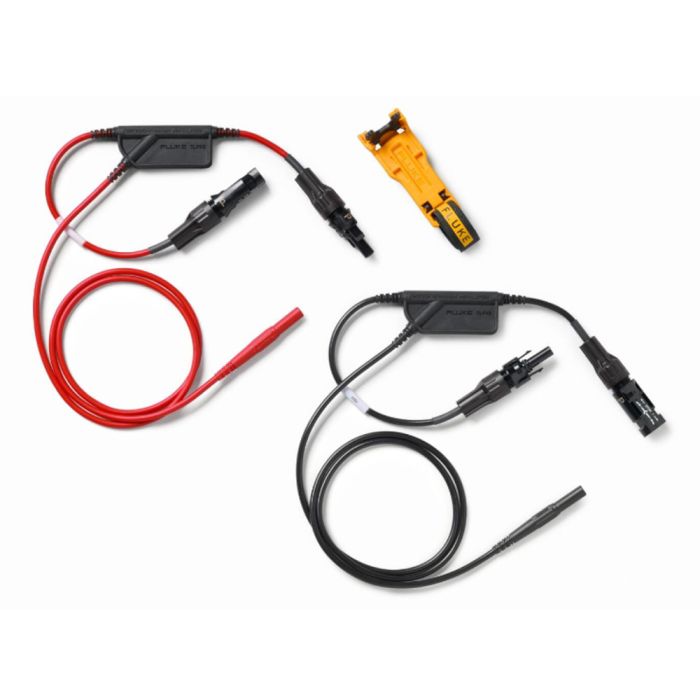

Ce jeu inclut des cordons de mesure noir et rouge spécialement conçus pour les applications photovoltaïques. Le cordon noir est doté d´une dérivation MC4 (mâle) vers un connecteur photovoltaïque 12 pouces (femelle) et d´une fiche banane gainée 4 mm 36 pouces. Le cordon rouge est doté d´une dérivation MC4 (femelle) vers un connecteur photovoltaïque 12 pouces (mâle) et d´une fiche banane gainée 4 mm 36 pouces. Ces cordons sont compatibles avec les pinces multimètres solaires qui acceptent des fiches banane gainées de 4 mm, telles que la pince multimètre solaire Fluke 393 FC. Ils sont parfaits pour une intégration simple aux outils professionnels.
Le kit TLPV2 est essentiel pour l´installation de panneaux solaires, les tests d´onduleurs et les diagnostics de systèmes photovoltaïques. Il permet aux utilisateurs de surveiller et d´évaluer les circuits photovoltaïques avec précision pendant le fonctionnement, en prenant en charge les audits énergétiques et les évaluations d´efficacité. Grâce à leurs contacts nickelés, les cordons offrent une résistance optimale et une longue durée de vie d´insertion, tout en restant efficaces au fil du temps. Un outil de déverrouillage photovoltaïque est également inclus, fournissant une solution pratique pour débrancher les connecteurs Staubli MC4 en toute sécurité.
Le modèle TLPV2 fournit des mesures sûres et conformes à la norme CAT III 1 500 V, ce qui renforce la confiance de l´utilisateur dans les environnements solaires exigeants. Il est spécialement conçu pour les installations non permanentes et n´est pas destiné à être utilisé en cas de coupure de charge.
Pour les professionnels de l´énergie solaire, le jeu de cordons de mesure pour pince solaire TLPV2 allie précision, sécurité et compatibilité, ce qui en fait un complément indispensable au kit d´outils de tout technicien en énergie solaire.
Ce jeu inclut des cordons de mesure noir et rouge spécialement conçus pour les applications photovoltaïques. Le cordon noir est doté d´une dérivation MC4 (mâle) vers un connecteur photovoltaïque 12 pouces (femelle) et d´une fiche banane gainée 4 mm 36 pouces. Le cordon rouge est doté d´une dérivation MC4 (femelle) vers un connecteur photovoltaïque 12 pouces (mâle) et d´une fiche banane gainée 4 mm 36 pouces. Ces cordons sont compatibles avec les pinces multimètres solaires qui acceptent des fiches banane gainées de 4 mm, telles que la pince multimètre solaire Fluke 393 FC. Ils sont parfaits pour une intégration simple aux outils professionnels.
Le kit TLPV2 est essentiel pour l´installation de panneaux solaires, les tests d´onduleurs et les diagnostics de systèmes photovoltaïques. Il permet aux utilisateurs de surveiller et d´évaluer les circuits photovoltaïques avec précision pendant le fonctionnement, en prenant en charge les audits énergétiques et les évaluations d´efficacité. Grâce à leurs contacts nickelés, les cordons offrent une résistance optimale et une longue durée de vie d´insertion, tout en restant efficaces au fil du temps. Un outil de déverrouillage photovoltaïque est également inclus, fournissant une solution pratique pour débrancher les connecteurs Staubli MC4 en toute sécurité.
Le modèle TLPV2 fournit des mesures sûres et conformes à la norme CAT III 1 500 V, ce qui renforce la confiance de l´utilisateur dans les environnements solaires exigeants. Il est spécialement conçu pour les installations non permanentes et n´est pas destiné à être utilisé en cas de coupure de charge.
Pour les professionnels de l´énergie solaire, le jeu de cordons de mesure pour pince solaire TLPV2 allie précision, sécurité et compatibilité, ce qui en fait un complément indispensable au kit d´outils de tout technicien en énergie solaire.
Rubriques associées
• Mesure de tension sur chaînes PV sous tension jusqu'à 1500 V DC — sans arrêt du système
• Contrôle de la Voc de chaîne sans ouverture de tableau ni d'onduleur
• Cordons de mesure MC4 noir et rouge pour des mesures précises du courant continu solaire
• Contacts nickelés qui offrent des performances fiables et durables.
• Outil de déverrouillage photovoltaïque inclus pour faciliter le débranchement des connecteurs
• Compatible Fluke 393FC, 283FC, PVA-1500HE2, GFL1500, SMFT-1000
• Contrôle de la Voc de chaîne sans ouverture de tableau ni d'onduleur
• Cordons de mesure MC4 noir et rouge pour des mesures précises du courant continu solaire
• Contacts nickelés qui offrent des performances fiables et durables.
• Outil de déverrouillage photovoltaïque inclus pour faciliter le débranchement des connecteurs
• Compatible Fluke 393FC, 283FC, PVA-1500HE2, GFL1500, SMFT-1000
Pourquoi les cordons de mesure standard présentent-ils des risques sur les installations photovoltaïques ?
Lors des opérations de contrôle, de maintenance et de diagnostic des installations photovoltaïques, l'utilisation de cordons de mesure standard peut présenter des risques pour la sécurité des techniciens, notamment sur les systèmes solaires fonctionnant à des tensions pouvant atteindre 1 500 V DC.
Plusieurs difficultés peuvent être rencontrées :
Risque de contact avec des éléments sous tension : les cordons de mesure classiques nécessitent un contact direct entre la pointe de touche et le point de mesure, augmentant le risque de contact accidentel dans les tableaux électriques et les onduleurs photovoltaïques.
Mesures à haute tension : les interventions sur des installations photovoltaïques jusqu'à 1 500 V DC exigent des équipements de mesure adaptés à la tension, à la catégorie de mesure et aux conditions d'utilisation afin de limiter les risques électriques.
Accès difficile aux points de mesure : les espaces restreints et les angles de sondage complexes peuvent rendre difficile le maintien d'un contact stable et sécurisé, avec un risque accru de glissement des pointes de touche.
L'utilisation de cordons de mesure adaptés aux installations photovoltaïques est donc essentielle pour améliorer la sécurité, la fiabilité et la précision des interventions électriques.
Comment le TLPV2 facilite-t-il les mesures électriques sur les installations photovoltaïques ?
Le TLPV2 est une solution de mesure conçue pour faciliter les opérations de contrôle, de maintenance et de diagnostic des installations photovoltaïques, notamment sur les chaînes solaires sous tension. Il permet aux techniciens d'effectuer des mesures électriques plus facilement, tout en limitant les risques liés à l'utilisation de pointes de touche classiques.
Les principaux avantages du TLPV2 :
Mesure de tension sur les chaînes photovoltaïques sous tension : permet de contrôler directement la tension de fonctionnement des chaînes solaires, dans les limites d'utilisation prévues par le fabricant et avec les équipements de mesure adaptés.
Contrôle de la tension à vide (Voc) et diagnostic des performances : facilite la vérification de la tension des chaînes photovoltaïques et l'identification d'éventuelles anomalies, sans nécessiter l'ouverture du tableau électrique ou de l'onduleur lorsque la configuration de l'installation le permet.
Accès simplifié aux points de mesure difficiles : permet d'intervenir sur des circuits photovoltaïques sous tension dans des configurations où l'utilisation de sondes de mesure standard est difficile ou inadaptée.
Le TLPV2 contribue ainsi à améliorer la sécurité, l'accessibilité et l'efficacité des opérations de maintenance et de diagnostic des installations solaires photovoltaïques.
Quelles sont les applications pratiques pour les techniciens sur le terain ?
Vérification des performances des chaînes
Vérifiez la tension de fonctionnement de la chaîne pendant les heures de production maximale, sans interrompre le processus de production. Identifiez les chaînes peu performantes avant qu´elles ne deviennent des problèmes récurrents.
Enquête sur les défauts de mise à la terre
Utilisez le Fluke GFL-1500 sur des installations de 500 V pour détecter les défauts de mise à la terre et vérifier l´isolement sans avoir à arrêter complètement le système.
Diagnostics de mise en service
Associez ce produit au FLK-SMFT-1000 pour enregistrer les courbes IV et valider les valeurs de Voc, Isc et Pmax lors de la mise en service initiale.
Dépannage continu des opérations et de la maintenance
Soutient une analyse plus rapide des causes profondes lors des visites d´opération et de maintenance en permettant des mesures de tension au niveau de la chaîne sur les réseaux en fonctionnement, réduisant ainsi le temps de diagnostic et les nouvelles visites.
Quels sont les instruments solaires Fluke compatibles ?
| Instrument Fluke | Apport du TLPV2 |
|---|---|
| 393FC | Ajoute une mesure de tension en ligne sécurisée sur les chaînes photovoltaïques sous tension aux diagnostics effectués avec un multimètre à pince. |
| 283FC | Permet de mesurer facilement la tension de fonctionnement. |
| PVA-1500HE2 | Permet de tracer la courbe IV en assurant un contact de sonde fiable sur des panneaux sous tension de 1 500 V. |
| GFL1500 | Permet de localiser les défauts de mise à la terre sur des systèmes en fonctionnement, sans nécessiter d´isolement. |
| SMFT-1000 | Etend les tests multifonctionnels solaires au diagnostic des chaînes sous tension pendant les phases de mise en service et de maintenance. |
