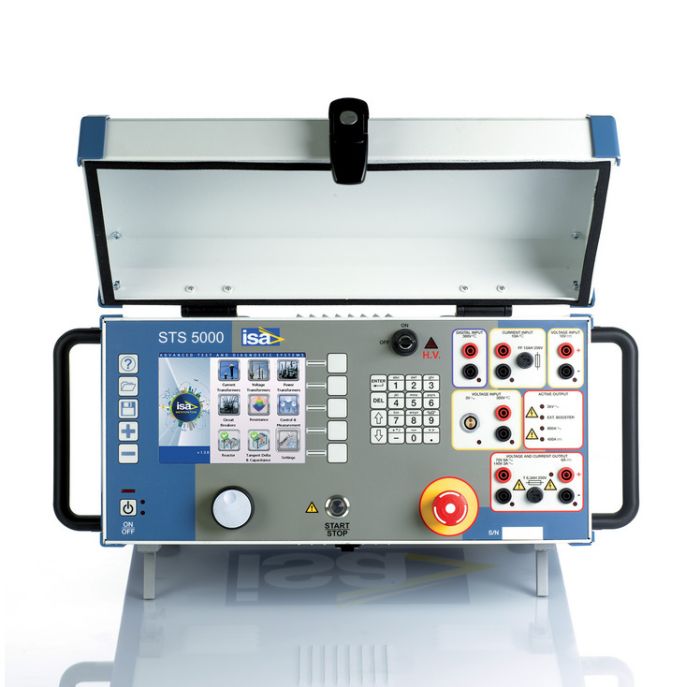

STS5000-SERIE | Système de test multifonction pour transformateurs TC, TT et TP

Le STS5000 est un système multifonctionnel de test de maintenance et de mise en service de sous-stations pour les transformateurs de courant (TC), de tension (TT) et de puissance (TP) et la grille de masse. Le STS5000 est simple d'utilisation avec une interface locale dotée d'un large écran graphique couleur (132 x 99 mm), d'un clavier alphanumérique et de touches d'accès rapide aux fonctions. Une commande avec PC portable et la logiciel TDMS est aussi disponible via l'interface Ethernet. Le logiciel TDMS offre une interface simple, visuel et générique. Les données des protections testées ainsi que les résultats des tests sont sauvegardés dans la base de données TDMS pour une analyse historique des résultats.

PRINCIPALES CARACTÉRISTIQUES :

• Système de test avec des possibilités d’injection primaire: jusqu’à 800 A
- ou jusqu’à 7000 A, avec le module optionnel BUX 5000
• Fréquence de sortie variable : 15 à 500 Hz
• Test du facteur de dissipation de puissance avec le module optionnel TD 5000 (tension jusqu’à 12 kV)
• Test d’isolement jusqu’à 2000 V CA
• Test Tan Delta pour machines tournantes (générateurs et moteurs)
• Télécommande avec PADS - Power Apparatus Diagnostic Software
- Tests, évaluation, analyse et rapport automatique
• Protocole de communication CEI 61850-9-2
• Commande locale simple d'utilisation
- Large écran graphique couleur rétro-éclairé (640 x 480 pixels)
- Clavier alphanumérique
- Touches d'accès rapide aux fonctions
• Gestion des tests et données avec suite logiciel TDMS
• Interface de communication Ethernet pour la connexion au PC
• Port pour clef USB en face avant
• Compact et léger

Essais :

• TC rapport
• TC rapport mode tension
• TC polarité
• TC charge côté secondaire
• ALF
• ISF
• TC courbe d’excitation
• CT knee voltage
• TC résistance bobinage ou charge
• Tension d’isolement
• Bobine de rogowski
• Transformateurs de basse puissance
• TC IEC 61850-9
• TT rapport
• TT polarité
• TT charge côté secondaire
• TT IEC 61850-9
• TP rapport
• TP groupe vecteur
• TP tension d’isolement
• Résistance statique et dynamique des contacts du commutateur sous charge
• Courant d’excitation PT
• TP no load current
• TP Impédance de court circuit
• TP leakage réactance
• Microohmètre
