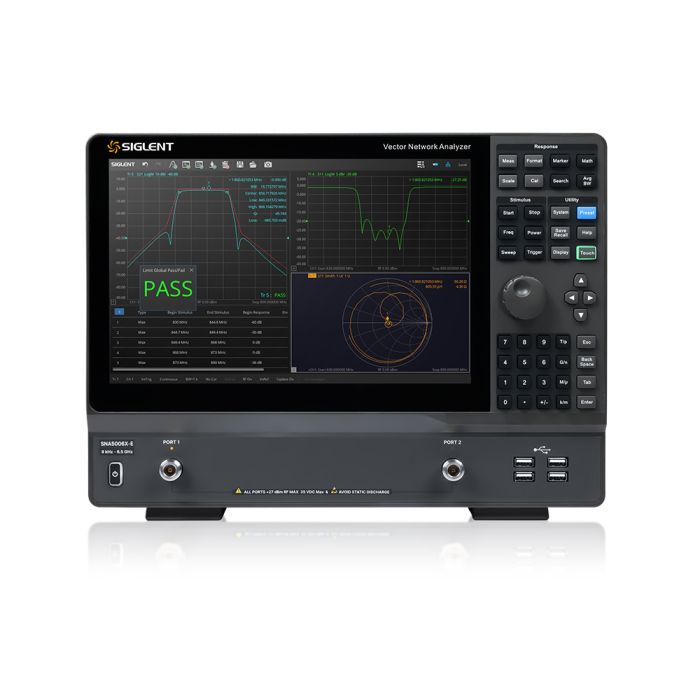

SNA5006X-E | Analyseur de réseaux vectoriels (VNA) 6.5 GHz, 2 ports
SIGLENT
Disponibilité : Ce produit est en cours d'approvisionnement. Vous pouvez l'ajouter dans votre panier afin d'effectuer une demande de devis et connaître son délai de livraison.
Les analyseurs de réseaux vectoriels (VNA) de la série SIGLENT SNA5000X-E couvrent une plage de fréquences de 9 kHz à 6,5 GHz et prennent en charge la mesure des paramètres S (2 ports), des paramètres différentiels et des paramètres temporels. Ces VNA constituent un instrument performant pour la détermination du facteur Q, de la bande passante et de l'affaiblissement d'insertion d'un filtre. Ils intègrent la conversion d'impédance, le déplacement du plan de mesure, la simulation de montage et le réglage par insertion/retrait d'adaptateurs. Les VNA proposent cinq modes de balayage : linéaire (fréquence), logarithmique (fréquence), balayage de puissance, continu (temps) et balayage par segments. La série SNA5000X-E prend également en charge la correction des paramètres de diffusion SOLT, SOLR, TRL, de réponse et de réponse améliorée, offrant ainsi une plus grande flexibilité pour les applications de R&D et de production.
Rubriques associées
• Plage de fréquence : 9 kHz - 6,5 GHz
• 2 ports
• Nombre de points : 2 à 20 001
• Plage de fréquence intermédiaire (IFBW) : 1 Hz à 10 MHz
• Résolution en fréquence : 1 Hz
• Niveau de résolution : 0,05 dB
• Plage de réglage du niveau de sortie : -40 dBm à 0 dBm
• Niveau de résolution : 0,05 dB
• Plage dynamique jusqu'à 117 dB, typique 125 dB
• Stabilité de la source : ±5 ppm (0 à 40°C), en option OCXO (SNA5000-HPR)
• Stabilité CW : ±5 ppm (23°C ±3°C), en option OCXO (SNA5000-HPR)
• Large écran tactile 12,1 pouces (1280 x 800 pixels) avec affichage multifenêtre
• Fonction éditeur de formules
• Types de mesure :
- Paramètres S
- Paramètres différentie
- Facteur Q
- Analyse bande passante
- Mesure récepteur
- Conversion d'impédance
- Test de limite,
- Simulation de montage
- Analyse de spectre (option SA)
- Analyse domaine temporel (options TDA et TDR)
- Retrait/insertion d'adaptateur (option AFR)
• Connexion Bias-tees en standard
• Types d'étalonnage : réponse, réponse amélioré, complet 1 et 2 ports, TRL
• Compatible avec de nombreux kits de calibration siglent ou autres marques
• Entrée 10 MHz, sortie 10 MHz, entrée et sortie déclenchement
• Interfaces Ethernet, 1x USB Device, 4x USB Host en face avant, USB-GPIB en option, HDMI
• Contrôle à distance : SCPI/Labview/IVI basé sur USB-TMC/VXI-11/Socket/Telnet
• Serveur WEB intégré
• 2 ports
• Nombre de points : 2 à 20 001
• Plage de fréquence intermédiaire (IFBW) : 1 Hz à 10 MHz
• Résolution en fréquence : 1 Hz
• Niveau de résolution : 0,05 dB
• Plage de réglage du niveau de sortie : -40 dBm à 0 dBm
• Niveau de résolution : 0,05 dB
• Plage dynamique jusqu'à 117 dB, typique 125 dB
• Stabilité de la source : ±5 ppm (0 à 40°C), en option OCXO (SNA5000-HPR)
• Stabilité CW : ±5 ppm (23°C ±3°C), en option OCXO (SNA5000-HPR)
• Large écran tactile 12,1 pouces (1280 x 800 pixels) avec affichage multifenêtre
• Fonction éditeur de formules
• Types de mesure :
- Paramètres S
- Paramètres différentie
- Facteur Q
- Analyse bande passante
- Mesure récepteur
- Conversion d'impédance
- Test de limite,
- Simulation de montage
- Analyse de spectre (option SA)
- Analyse domaine temporel (options TDA et TDR)
- Retrait/insertion d'adaptateur (option AFR)
• Connexion Bias-tees en standard
• Types d'étalonnage : réponse, réponse amélioré, complet 1 et 2 ports, TRL
• Compatible avec de nombreux kits de calibration siglent ou autres marques
• Entrée 10 MHz, sortie 10 MHz, entrée et sortie déclenchement
• Interfaces Ethernet, 1x USB Device, 4x USB Host en face avant, USB-GPIB en option, HDMI
• Contrôle à distance : SCPI/Labview/IVI basé sur USB-TMC/VXI-11/Socket/Telnet
• Serveur WEB intégré
| Garantie | 36 mois |
|---|
