PW4001-SERIE | Analyseur de puissance Hioki série PW4001, 4 voies, précision ±0.04% véhicules électriques et
HIOKI
Disponibilité : Ce produit est en cours d'approvisionnement. Vous pouvez l'ajouter dans votre panier afin d'effectuer une demande de devis et connaître son délai de livraison.

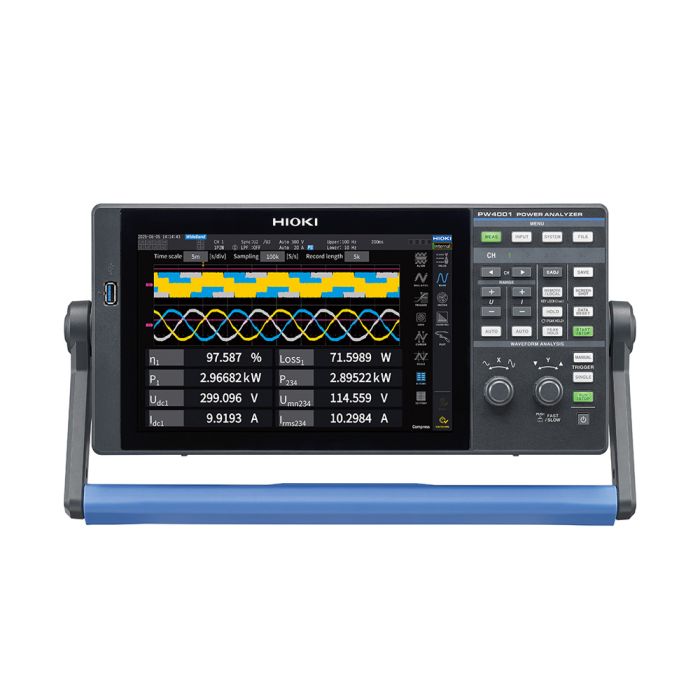

Le HIOKI PW4001 est un analyseur de puissance 4 voies (4 U / 4 I) compact, conçu pour les mesures exigeantes sur convertisseurs, moteurs et véhicules électrifiés. Il combine une précision DC & 50/60 Hz de ±0,03 % de la lecture ±0,01 % de l’échelle, une bande de mesure jusqu’à 600 kHz, un échantillonnage 16-bit à 2,5 MS/s et 15 GB de mémoire interne, le tout dans un châssis de 4,6 kg pensé pour le terrain. En standard : CAN/CAN FD (I/O) et journalisation jusqu’à 1 ms.
POINTS FORTS
• 4U/4I simultanés avec calculs en parallèle (RMS, harmoniques, instantanés, rendement/pertes), enregistrement périodique jusqu’à 1 ms et taux de mise à jour 1/10/50/200 ms.
• Précision de référence : ±0,03 % (DC & 50/60 Hz) bande DC à 600 kHz pour couvrir PWM et hautes fréquences des onduleurs modernes.
• Robuste & mobile : −20 °C à +50 °C, 4,6 kg, alimentation secteur 100–240 V AC ou 10,5–28 V DC (option) pour essais embarqués.
• Affichage 10,1″ tactile WXGA, USB 3.0 & LAN (HTTP/FTP/Modbus TCP/XCP) pour pilotage, récupération de fichiers et intégration.
• Harmoniques jusqu’au 500e ordre, delta-Y/Y-delta, formules personnalisées (UDF), synchro de jusqu’à 8 instruments.
• Mesures véhicule : conformité WLTP / SAE J1634, entrée/sortie CAN/CAN FD, acquisition OBD-II/UDS et conversion des mesures en trames CAN.
DOMAINES D'APPLICATIONS• Essais d’autonomie & conso EV : portée (km), Wh/km, l/100 km – roulage réel ou banc.
• Bancs moteurs/inverseurs : rendement, réponse transitoire couple/vitesse, analyse harmonique large bande.
• Conversion d’énergie : DC-DC, AC-DC, systèmes ESS et conditionneurs haute tension/haut courant.
• Analyseur de puissance 4 canaux de tension et 4 canaux de courant
• Mesure de puissance facile grâce à des pinces ampèremétriques
• Précision de puissance CC et 50/60 Hz : ± 0,03 % de la mesure ± 0,01 % de la plage
- Conforme aux exigences WLTP et SAE J1634
• Bande de fréquence de mesure : 600 kHz
• Échantillonnage 16 bits à 2,5 MHz
• Enregistrement des données à des intervalles de 1 ms seulement
• Large plage de températures de fonctionnement : de -20 °C à +50 °C
⦁ Idéale pour les tests à basse température des véhicules électriques et des batteries
• Compact et léger (4,6 kg) , pour une prise en main facile
• Mémoire interne de 15 Go
- Stockage fichiers de configuration, données de mesure e captures d'écran
• Fonctionnalité d’entrée/sortie CAN
• Calcul simultané et parallèle de tous les paramètres tels que la valeur efficace, les harmoniques, les formes d'onde instantanées et l'efficacité
APPLICATIONS :
• Essais d'homologation pour mesurer l'autonomie (km), la consommation d'énergie (Wh/km) et la consommation de carburant (l/km) des véhicules électriques
• Essais de conduite réelle des véhicules électriques
• Mesure de l'efficacité sur banc d'essai onduleur/moteur
• Évaluation de la puissance transitoire et de la réponse en couple des moteurs
• Mesure de l'énergie de recharge/décharge des systèmes de stockage d'énergie (ESS)
• Mesure de l'efficacité des convertisseurs CC-CC et CA-CC
• Mesure de la puissance d'entrée/sortie et évaluation de l'efficacité des conditionneurs de puissance haute tension
• Mesure de puissance facile grâce à des pinces ampèremétriques
• Précision de puissance CC et 50/60 Hz : ± 0,03 % de la mesure ± 0,01 % de la plage
- Conforme aux exigences WLTP et SAE J1634
• Bande de fréquence de mesure : 600 kHz
• Échantillonnage 16 bits à 2,5 MHz
• Enregistrement des données à des intervalles de 1 ms seulement
• Large plage de températures de fonctionnement : de -20 °C à +50 °C
⦁ Idéale pour les tests à basse température des véhicules électriques et des batteries
• Compact et léger (4,6 kg) , pour une prise en main facile
• Mémoire interne de 15 Go
- Stockage fichiers de configuration, données de mesure e captures d'écran
• Fonctionnalité d’entrée/sortie CAN
• Calcul simultané et parallèle de tous les paramètres tels que la valeur efficace, les harmoniques, les formes d'onde instantanées et l'efficacité
APPLICATIONS :
• Essais d'homologation pour mesurer l'autonomie (km), la consommation d'énergie (Wh/km) et la consommation de carburant (l/km) des véhicules électriques
• Essais de conduite réelle des véhicules électriques
• Mesure de l'efficacité sur banc d'essai onduleur/moteur
• Évaluation de la puissance transitoire et de la réponse en couple des moteurs
• Mesure de l'énergie de recharge/décharge des systèmes de stockage d'énergie (ESS)
• Mesure de l'efficacité des convertisseurs CC-CC et CA-CC
• Mesure de la puissance d'entrée/sortie et évaluation de l'efficacité des conditionneurs de puissance haute tension
