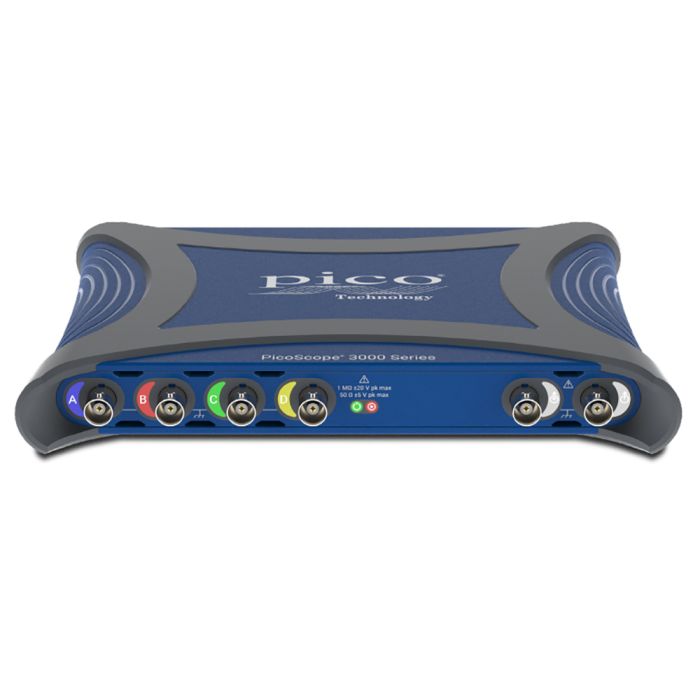

PQ349 | Oscilloscope USB PicoScope 3418E, 4 voies 500 MHz 10 bits, mémoire 2 Géch, livré avec 4 sondes P1053

PICO
Disponibilité : En cours d'approvisionnement
5 070,00 € 4 225,00 €
L'oscilloscope PicoScope 3418E de la série 3000E fonctionne avec le logiciel d'application PicoScope 7 (Windows, Mac ou Linux) qui tire pleinement parti des dernières capacités d'affichage et de performance PC, fournissant des formes d'ondes propres et nettes sur des écrans de toute taille et de toute résolution. Le logiciel PicoScope 7 est facile à utiliser tout en offrant des fonctionnalités haut de gamme, notamment 40 décodeurs série, des tests de limite de masque et une gamme de mesures avancées et de fonctions mathématiques.

Le PicoScope 3418E est doté d'un convertisseur analogiques-numériques de 5 Géch/s et d'une mémoire de capture de 2 Géchantillons. Il offre un riche ensemble d'outils incorporés pour le débogage des systèmes, notamment la fonction DeepMesure qui permet de capturer jusqu'à un millions de cycles. L’interface USB 3.0 ultra-rapide et l’accélération matérielle assure un affichage fluide même avec des captures longues. Le PicoScope 3417E dispose en plus d'un générateur de formes d'onde arbitraires de 20 MHz 14 bits 200 Méch/s.

Un kit de développement logiciel (SDK) est également disponible pour les clients souhaitant écrire leur propre logiciel ou utiliser des applications tierces telles que LabVIEW et MATLAB.

Rubriques associées

• 4 voies analogiques

• 500 MHz de bande passante

• Résolution flexible : 8 / 10 bits (14 bits en interpolation)

• Echantillonnage jusqu'à 5 Géch/s

• 2 Géchantillons de capture mémoire (mode 8 bits)

• Gammes d’entrée : ±5 mV à ±20 V pleine échelle

• Rafraichissement 300 000 courbes/seconde

• Générateur de fonctions arbitraires 20 MHz 200 MS/s 14-bit

• Analyseur de spectre FFT

• Analyse et décodage de 40 protocoles bus série en standard

• Mesures automatiques

• Test de limites de masque

• Mode persistance de couleur

• Déclenchements avancés (pulse width, runt pulse, windowed, logic et dropout)

• Interface ultra-rapide USB 3.0

• Boîtier compact (221 x 173 x 30 mm)

• Logiciel PicoScope 7 et kit de développement (SDK) gratuit

• Compatible LabView, MATLAB

Caractéristiques
Nombre de voies 4
Bande passante 500 MHz
Echantillonnage par voie 5 Géch/s
Profondeur mémoire par voie 2000000 points
Sensibilité min. 5 mV/div
Sensibilité max. 20 V/div
Base de temps min. 1 ns/div
Base de temps max. 5000 s/div
Résolution verticale 10 bit
Types d'interfaces USB 3.0 SuperSpeed
Alimentation Via port USB USB Type-C 3 A ou via port USB Type-C plus alimentation externe (5V 3 A)
Dimensions 221 x 173 x 30 mm
Poids 0.7 kg
Livré avec 4 sondes passives P1053 un câble TA532 USB-C vers USB-C 1.8 m un câble TA534 USB-A vers USB-C 0.9 m un adaptateur secteur USB-C PS017 un adaptateur sonde 3.5 mm vers BNC TA563 et une notice d'utilisation
Garantie 5 ans
