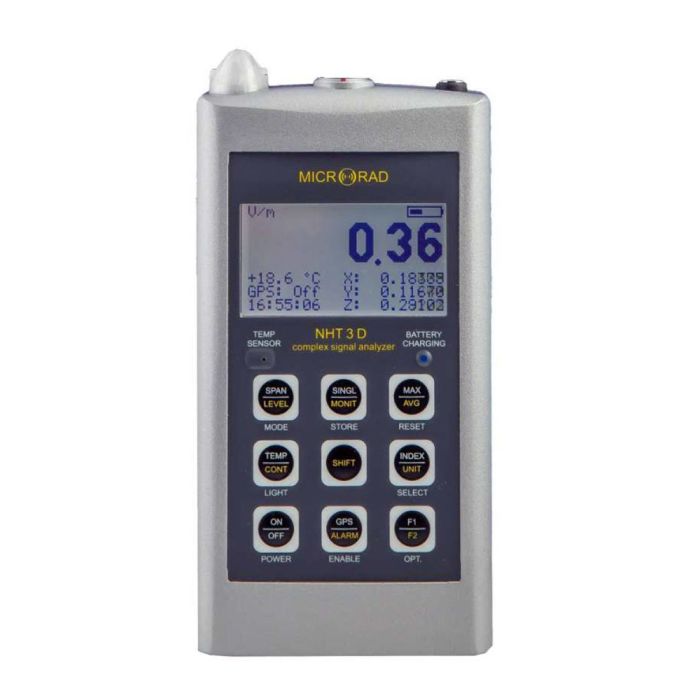

NHT-3D | Analyseur portable de champs électromagnétiques 0-40 GHz avec FFT et calcul pic pondéré

Le NHT-3D est un analyseur portable haute performance conçu pour les mesures de champ électrique et magnétique caractérisées par des facteurs de forme complexes ou impulsifs (méthode des pics pondérés). Conforme au décret législatif 159/2016 en transposition de la directive européenne 35/2013 / CE.

Grâce à l'interchangeabilité des sondes, il est possible de configurer l'instrument pour des mesures dans différentes zones et selon les principales normes de référence.

Le mode de fonctionnement Temps Réel permet un affichage rapide des principaux indices et de l'évolution du champ dans le domaine temps et fréquence, grâce à des acquisitions répétées de fenêtres de 65536 échantillons, avec la possibilité de configurer un déclencheur d'acquisition manuel ou automatique. L'analyse est réalisée avec la méthode des pics pondérés .

Le mode de fonctionnement Monitoring permet l'enregistrement complet de tous les signaux provenant de la sonde dans la mémoire non volatile intégrée à l'instrument grâce à cette fonctionnalité, il est possible, après téléchargement des données, d'extraire toutes les informations d'amplitude / fréquence et les indices relatifs à la période de surveillance.

Cette fonctionnalité combinée à la grande autonomie permet par exemple de réaliser un monitoring de plus de 24 heures avec une bande passante de 1 kHz.

Avec les sondes Microrad pour haute fréquence, le système, en plus de mesurer en large bande, fournit une analyse dans
le domaine temporel en affichant la forme des signaux mesurés. Compte tenu de la fréquence d'échantillonnage très élevée du processeur NHT 3D , il est possible d'afficher des signaux impulsifs très étroits jusqu'à 0,5 msec, une fonctionnalité très utile avec les signaux numériques de dernière génération.

Principales caractéristiques :

- Gamme de fréquences
Mode sélectif : 0Hz - 400 KHz
Mode large bande : 100 kHz - 40 GHz
- Analyse en domaine temporel (mode oscilloscope)
- Analyse en domaine fréquentiel (FFT en temps réel jusqu'à 65 536 échantillons)
- Plage dynamique> 100 dB sans changement de plage
- Index sélectionnables disponibles sur l'appareil :
WP10 - Pic pondéré (selon Icnirp 2010 Health Physics 99:818-836-2010)
IB50 (Time domain Analysis CEI EN 62233)
- Index sélectionnables via le logiciel:
WP10 - Pic pondéré (Icnirp 2010 Health Physics
99:818-836-2010)
II98 (Icnirp 1998 Health Physics 74: 494-522-1998)
IB50 (Time domain Analysis CEI EN 62233)
IRSS (Analyse du domaine fréquentiel CEI EN 62233)
- Calcul et affichage de RMS, IRMS, Max, Min, Instant, Fmax
- Affichage des limites de seuil de sécurité selon normes en vigueur
- Récepteur GPS et capteur de température
- Sondes interchangeables
- Alimentation sur batterie Li-ion avec plus de 24 heures d'autonomie
- Écran rétroéclairé
- Communication par fibre optique (jusqu'à 40 m)

Sondes en option :

PROBE-01E : sonde champ électrique E 100 kHz - 6,5 GHz et 0,2 - 350 V/m
PROBE-02E : sonde champ électrique E 200 kHz - 40 MHz et 2 - 1 200 V/m
PROBE-03E : sonde champ électrique E 3 MHz - 18 GHz et 0,8 - 350 V/m
PROBE-04E : sonde champ électrique E 3 MHz - 40 GHz et 0,8 - 350 V/m
PROBE-02H : sonde champ magnétique H 300 kHz - 30 MHz et 0,016 - 16 A/m
PROBE-10B : sonde champ induction magnétique B 5 Hz - 400 kHz et 0,1 µT - 1 mT
PROBE-11E : sonde champ électrique E 5 Hz - 400 kHz et 20 V/m - 20 kV/m
PROBE-10H : sonde champ induction magnetique DC - 1 kHz et 30 µT - 1 mT
PROBE-20H : sonde champ induction magnetique DC - 1 kHz et 1 mT - 8 T
PROBE-30H : sonde champ induction magnetique DC - 1 kHz et 200 µT - 600 mT
PROBE-20B : sonde champ induction magnetique 5 Hz - 20 kHz et 0,3 µT - 16 mT
PROBE-30B : sonde champ induction magnetique 5 Hz - 400 kHz et 0,3 µT - 16 mT

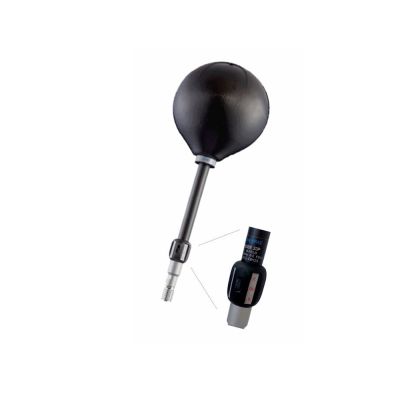

PROBE-33P : sonde champs électrique & induction magnétique DC-400 kHz et 0,3µT - 15 mT 1 V/m - 20 kV/m
