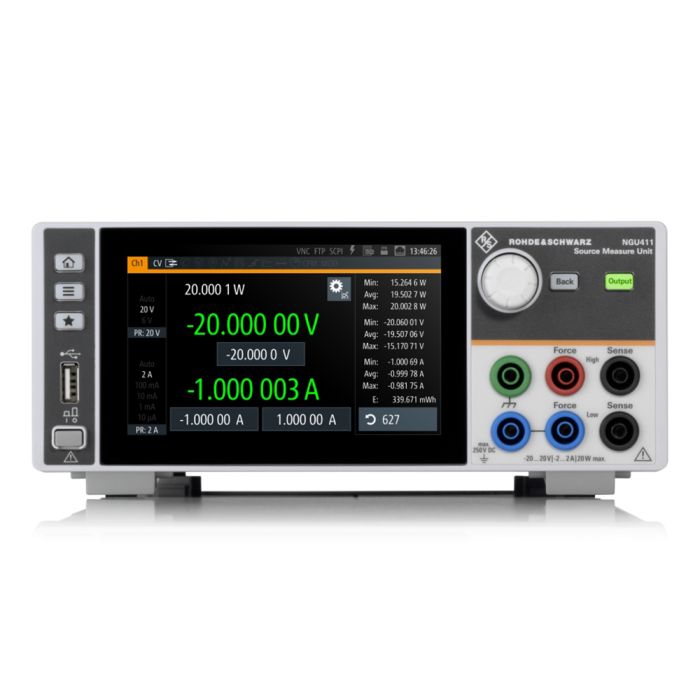

NGU411 | Unité source de mesure (SMU) 1 voie 20 W, 4 quadrants ±20 V / ±2 A, résolution 6½ digits

Grâce à sa précision extrêmement élevée jusqu'à 0,02% et à son temps de rétablissement de charge rapide, le sourcemètre (SMU) Rohde & Schwarz NGU411 à 4 quadrants est idéal pour la caractérisation des composants semiconducteurs et les tests de systèmes complexes.

Le NGU411 peut fonctionner comme alimentation bipolaire ou charge électronique bipolaire entre ±20 V et jusqu'à ±2 A. Elle dispose aussi d'une entrée de modulation pour connecter un générateur arbitraire, par exemple, permettant à l'instrument d'agir également comme une source AC.

Avec cinq plages de mesure pour le courant et une résolution allant jusqu'à 6 ½ digits en mesure de tension, courant ou de puissance, la NGU411 est parfaite pour caractériser les appareils qui ont des variations rapides de consommation d'énergie avec des courants allant du nano-ampère aux ampères en un seul balayage.

Principales caractéristiques :

• Nombre de voies : 1
• Fonctionnement en source ou charge sur 4 quadrants
- Test des composants semiconducteurs avec inversion de polarité
• Puissance totale maximale : 20 W
• Tension de sortie : -20 V à +20 V
• Courant de sortie : 2 A (≤ 10 V), 1 A (> 10 V)
• Modes courant constant et tension constante
• Résolution 61/2 digits en lecture : 1 µV/100 pA
• Faible ondulation résiduelle ‹500 µVrms.
• Temps de montée/descente : 100 µs.
• Régulation en charge rapide (temps de rétablissement < 30µs)
• Vitesse d'acquisiation jusqu'à 500 kéch/s
• Isolation galvanique des sorties (sorties flottantes)
• Visualisation graphique des grandeurs
• Ecran tactile 5'' (800 x 400 pixels)
• Fonction QuickArb (configuration de séquences)
• Rappel et sauvegarde de configurations
• Entrée modulation pour raccordement générateur arbitraire
• Interfaces : USB/Ethernet en standard et IEEE-488 en option [NGU-B105]
• Entrées-sorties en option [NGU-K103]
• Rack 19'' 2HU en option [HZN96]
