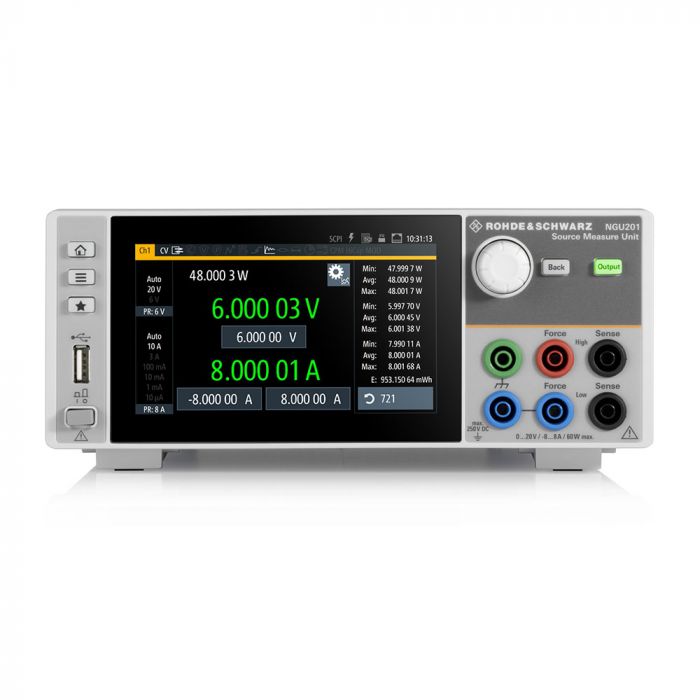

NGU201 | Unité source de mesure (SMU) 1 voie 60 W, 2 quadrants 20 V / ±8 A, résolution 6½ digits

Grâce à sa précision extrêmement élevée jusqu'à 0,02% et à son temps de rétablissement de charge rapide, le sourcemètre (SMU) Rohde & Schwarz NGU201 à 2 quadrants est idéal pour le test de systèmes complexes.

L'alimentation numérique NGU201 dispose d'un large écran couleur tactile 5'' qui offre un affichage en simultané de la tension, du courant et de la puissance. Son architecture lui permet de fonctionner entre 0 et 20 V et jusqu'à ±8A à la fois comme source et comme charge. Elle permet d'émuler des batteries avec l'option NGU-K106.

Avec six plages de mesure pour le courant et une résolution allant jusqu'à 6 ½ digits en mesure de tension, courant ou de puissance, la NGU201 est parfaite pour caractériser les appareils qui ont des variations rapides de consommation d'énergie avec des courants allant du nano-ampère aux ampères en un seul balayage.

Principales caractéristiques :

- Nombre de voies : 1
- Fonctionnement en source ou charge sur 2 quadrants
- Puissance totale maximale : 60 W.
- Tension de sortie : 0 à +20V
- Courant de sortie : 8A (≤ 6 V), 3A (> 6 V)
- Modes courant constant, tension constante et résistance constante
- Résolution 61/2 digits en lecture : 1 µV/100 pA
- Faible ondulation résiduelle ‹500 µVrms.
- Temps de montée/descente : 100 µs.
- Régulation en charge rapide (temps de rétablissement < 30µs)
- Vitesse d'acquisiation jusqu'à 500 kéch/s
- Isolation galvanique des sorties (sorties flottantes)
- Visualisation graphique des grandeurs
- Ecran tactile 5'' (800 x 400 pixels)
- Fonction QuickArb (configuration de séquences)
- Rappel et sauvegarde de configurations
- Interfaces : USB/Ethernet en standard et IEEE-488 en option [NGU-B105]
- Voltmètre numérique en option [NGU-K104]
- Simulation de batteries en option [NGU-K106]
- Entrées-sorties en option [NGU-K103]
- Rack 19'' 2HU en option [HZN96]
