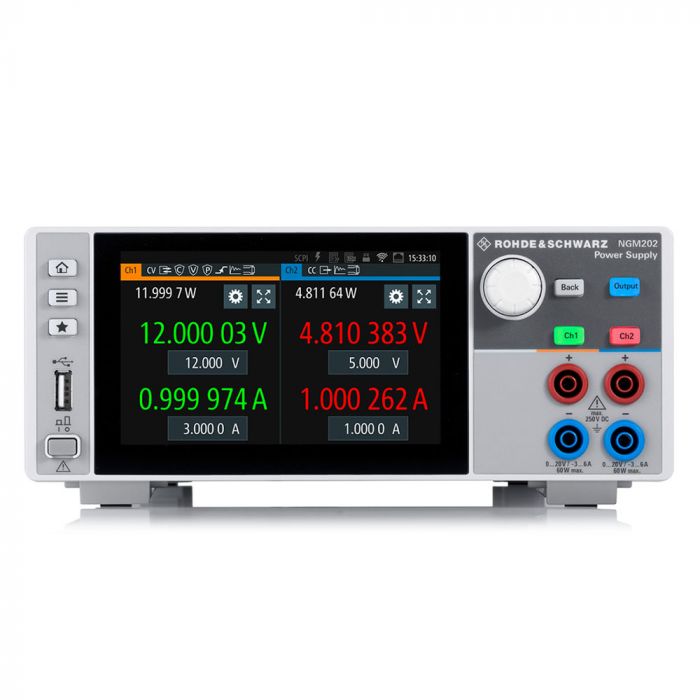

NGM202 | Alimentation numérique DC 2 quadrants 2 voies - 120 W faible bruit
L'alimentation NGM202 a été notamment conçue pour répondre aux exigences des tests dans les applications mobiles de communication. Son multimètre intégré haute résolution (6½ digits) et ses performances dynamiques permettent de conduire des tests de consommation en puissance, de simuler et de mesurer des changements de charge rapide, d'émuler des batteries avec des profils pré-configurés (Pb, LiIon, NiCd, NiMH) et d'alimenter des circuits électroniques sensibles. Elle dispose d'une fonction acquisition de données avec une fréquence d'échantillonnage élevée (500 000 éch/s).
Elle est équipée de bornes de sécurité 4 mm en face avant et est dotée de multiples interfaces : USB, ETHERNET en standard et GPIB, WIRELESS LAN, entrées-sorties numériques en option. L'alimentation NGM201 peut être intégrée dans un rack 19".
- 2 voies [20 V / 3 A ou 6 A tension de sortie < 6 V] 60 W / max. 120 W en série
Large écran couleur tactile haute résolution WVGA 5" (800 x 480 pixels)
Affichage séparé Tension / Courant / Puissance
Résolution sur 6½ digits 10 µV / 10 µA
Précision de base : 0,02%
Acquisition de données sur clé USB externe à fréquence élevée 500 000 éch/s
Régulation en charge rapide avec temps de recouvrement < 30 µs
Faible bruit et ondulation résiduelle < 500 µVeff (20 Hz - 20 MHz)
Fonctionnement sur deux cadrans en charge ou en source
Emulation de batteries en option (NGM-K106)
Fonction voltmètre numérique en option (NGM-K104)
Protection contre les courts-circuits et les surcharges
Interfaces standards : USB, ETHERNET
Interfaces en option : WIRELESS LAN (NGM-K102), GPIB (NGM-B105)
Fonctions supplémentaires | Ecran couleur tactile haute résolution 5'' - Affichage séparé Tension / Courant / Puissance |
---|---|
Fonctions supplémentaires (suite) | Acquisition de données sur clé USB externe à fréquence élevée 500 kéch/s |
Fonctions supplémentaires (suite) | Options : Voltmètre 6½ digits - Fonction émulation de batteries |
Nombre de voies | 2 |
Puissance max. | 120 W |
Gamme de tension max. | 40 V |
Gamme de courant max. | 12 A |
Gamme de la voie 1 | 20 V / 3 A (6 A pour une tension de sortie <6 V) |
Gamme de la voie 2 | 20 V / 3 A (6 A pour une tension de sortie <6 V) |
Résolution en tension | 10 µV en relecture |
Résolution en courant | 10 nA en relecture |
Précision de base | 0 02% |
Types d'interfaces | USB ETHERNET WIRELESS LAN (Option) IEEE-488 (Option) |
Alimentation | 100-115-230 V / 50 à 60 Hz |
Dimensions | 222 x 97 x 436 mm |
Poids | 7.4 kg |
Livré avec | Un cordon d'alimentation et une notice d'utilisation |
Garantie | 3 ans |
