MFA-SERIE | Sondes de champs proches actives 1 MHz à 6 GHz série MFA LANGER EMV, analyse émission CEM CI/PCB

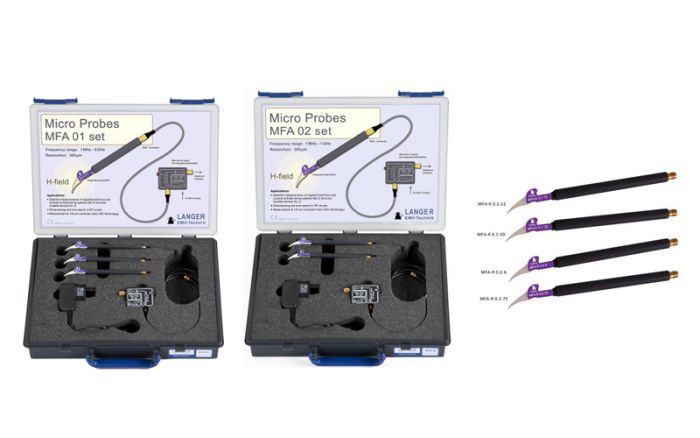

La famille MFA se compose de quatre sondes de champ magnétique actif. Le MFA 01 comprend trois sondes de champ magnétique. L'ensemble MFA 02 se compose de deux sondes de champ magnétique pour les mesures basse fréquence.

Ensemble MFA 01 :

L'ensemble MFA 01 comprend des microsondes de champ proche haute résolution utilisées pour mesurer des champs magnétiques jusqu'à 6 GHz, par ex. sur les conducteurs de signal (150 µm), les composants CMS (0603-0201) ou les broches IC. Chaque microsonde MFA en champ proche guidée à la main est dotée d'un préamplificateur intégré.

L'étage amplificateur (9 V, 100 mA) est alimenté via le té de polarisation BT 706, qui a une impédance de 50 Ohm. Les microsondes en champ proche sont connectées via le BT 706 à un analyseur de spectre ou un oscilloscope.

Langer EMV-Technik GmbH comprend des lignes de correction dans la livraison. À l'aide des lignes de correction, la tension de sortie de la sonde est convertie soit en champ magnétique respectif, soit en courant traversant le conducteur.

Ensemble MFA 02

Le kit MFA 02 comprend deux microsondes de champ proche haute résolution utilisées pour mesurer les champs magnétiques basse fréquence jusqu'à 1 GHz, par ex. sur les conducteurs de signal (150 µm), les composants CMS (0603-0201) ou les broches IC. Chaque microsonde MFA en champ proche guidée à la main est dotée d'un préamplificateur intégré.

L'étage amplificateur (9 V, 100 mA) est alimenté via le té de polarisation BT 706, qui a une impédance de 50 Ohm. Les microsondes en champ proche sont connectées via le BT 706 à un analyseur de spectre ou un oscilloscope.

Langer EMV-Technik GmbH comprend des lignes de correction dans la livraison. À l'aide des lignes de correction, la tension de sortie de la sonde est convertie soit en champ magnétique respectif, soit en courant traversant le conducteur.
