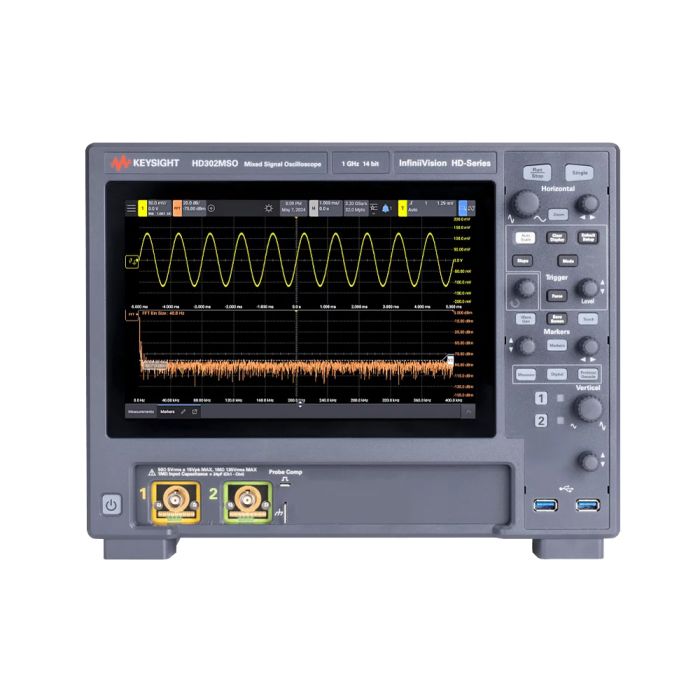

HD302MSO | Oscilloscope KEYSIGHT HD302MSO, 2 voies, 200 MHz, 14 bits, écran tactile 10.1''
KEYSIGHT
Disponibilité : Ce produit est en cours d'approvisionnement. Vous pouvez l'ajouter dans votre panier afin d'effectuer une demande de devis et connaître son délai de livraison.
7 940,40 € 6 617,00 €
L'oscilloscope InfiniiVision série HD3 permet de capturer de petits signaux avec une grande précision grâce à son convertisseur CAN 14 bits et à son faible bruit de fond inférieur à 50 µVrms (2 mV/div, 50Ω, 1 GHz). Avec un taux de mise à jour des formes d'ondes atteignant 1 300 000 par seconde et un déclenchement par zone, vous pouvez capturer des problèmes et des anomalies auparavant insaisissables. Le HD3 offre une résolution verticale quatre fois supérieure à celle des oscilloscopes classiques de 12 bits (16 384 niveaux au lieu de 4 096). La nouvelle fonctionnalité puissante "Fault Hunter" intégrée au HD3 permet d'automatiser le débogage. Le HD3 est simple d'utilisation grâce à son écran tactile de 10,1 pouces et ses touches d'accès rapide aux fonctions.
Rubriques associées
• Voies analogiques : 2
• Bande passante de base 200 MHz (HD302MSO-200)
- extensible à 350 MHz (HD302MSO-350), 500 MHz (HD302MSO-500) ou 1 GHz (HD302MSO-01G)
• 16 entrées logiques (Sonde en option HD3MSO)
• Profondeur mémoire : 20 Mpts par voie en standard
- Extensible à 50 Mpts (HD3MEM-050) ou 100 Mpts (HD3MEM-100)
• Taux d'échantillonnage : 3,2 Géch/s sur chaque canal
• Rafraîchissement jusqu'à 1 300 000 formes d'onde par seconde
• Analyse des signaux avec une précision élevée
- Résolution verticale : 14 bits, jusqu'à 16 en mode haute résolution
- ENOB 10,4 bits (20 MHz / 50 Ω)
- Bruit de fond plancher inférieur à 50 µVrms (2 mV/div, 50Ω, 1 GHz)
• Sensibilité : 100 µV/div à 10 V/div (1 MΩ)
• Base de temps : 500 ps/div à 50 s/div
• Large écran tactile 10,1'' (1280 x 800 pixels)
- Affichage multivue
• Déclenchements évolués avec fonction zone
• Déclenchement et décodage
- I2C, SPI, UART/RS232/RS485 (HD3EMBA)
- CAN, CAN FD, CAN XL, LIN, SENT et 10Base-T1S (HD3AUTB)
- MIL-STD 1553 et ARINC 429 (HD300AERA)
• Fonction débogage automatique "Fault Hunter"
• Fonctions mathématiques avec FFT
• Mesures automatiques avec curseurs
• Test de masques
• Générateur de fonctions arbitraires 100 MHz (HD3WAVEGEN)
- Analyse de réponse en fréquence (Diagramme de Bode)
• Compteur / Multimètre
• Interfaces Ethernet, 1x USB 2.0, 2x USB 3.0 host ports, DVI vidéo out
• Bande passante de base 200 MHz (HD302MSO-200)
- extensible à 350 MHz (HD302MSO-350), 500 MHz (HD302MSO-500) ou 1 GHz (HD302MSO-01G)
• 16 entrées logiques (Sonde en option HD3MSO)
• Profondeur mémoire : 20 Mpts par voie en standard
- Extensible à 50 Mpts (HD3MEM-050) ou 100 Mpts (HD3MEM-100)
• Taux d'échantillonnage : 3,2 Géch/s sur chaque canal
• Rafraîchissement jusqu'à 1 300 000 formes d'onde par seconde
• Analyse des signaux avec une précision élevée
- Résolution verticale : 14 bits, jusqu'à 16 en mode haute résolution
- ENOB 10,4 bits (20 MHz / 50 Ω)
- Bruit de fond plancher inférieur à 50 µVrms (2 mV/div, 50Ω, 1 GHz)
• Sensibilité : 100 µV/div à 10 V/div (1 MΩ)
• Base de temps : 500 ps/div à 50 s/div
• Large écran tactile 10,1'' (1280 x 800 pixels)
- Affichage multivue
• Déclenchements évolués avec fonction zone
• Déclenchement et décodage
- I2C, SPI, UART/RS232/RS485 (HD3EMBA)
- CAN, CAN FD, CAN XL, LIN, SENT et 10Base-T1S (HD3AUTB)
- MIL-STD 1553 et ARINC 429 (HD300AERA)
• Fonction débogage automatique "Fault Hunter"
• Fonctions mathématiques avec FFT
• Mesures automatiques avec curseurs
• Test de masques
• Générateur de fonctions arbitraires 100 MHz (HD3WAVEGEN)
- Analyse de réponse en fréquence (Diagramme de Bode)
• Compteur / Multimètre
• Interfaces Ethernet, 1x USB 2.0, 2x USB 3.0 host ports, DVI vidéo out
| Type d'affichage | Large écran tactile 10 1'' (1280 x 800 pixels) |
|---|---|
| Nombre de voies | 2 |
| Bande passante | 200 MHz |
| Echantillonnage par voie | 3.2 Géch/s |
| Profondeur mémoire par voie | 2000000 points |
| Sensibilité min. | 100 µV/div |
| Sensibilité max. | 10 V/div |
| Base de temps min. | 500 ps/div |
| Base de temps max. | 50 s/div |
| Résolution verticale | 14 bit |
| Types d'interfaces | Ethernet 1x USB 2.0 2x USB 3.0 host ports DVI vidéo out |
| Alimentation | 100 à 120 V 50/60/400 Hz 100 à 240 V 50/60Hz |
| Dimensions | 33 5 x 26 2 x 16 8 cm |
| Poids | 5.25 kg |
| Livré avec | 2 sondes passives 10:1 500 MHz (N2843A) un cordon d'alimentation et une notice d'utilisation |
| Garantie | 36 mois |
|---|
