FLUKE-GFL-1500 | Localisateur de défauts de mise à la terre pour systèmes photovoltaïques solaire 1500 V

Les défauts de mise à la terre dans les installations photovoltaïques pénalisent directement la rentabilité financière en provoquant des arrêts intempestifs. Leur localisation était jusqu’ici longue et fastidieuse. Avec le GFL-1500, ce n’est plus le cas.
Le GFL-1500 révolutionne la recherche de défauts de terre en offrant une méthode rapide, sûre et précise pour identifier et localiser les anomalies sur des systèmes jusqu’à 1 500 V c.c. Il injecte un signal traçable dans l’installation, permettant un repérage intuitif et sans contact au plus près du défaut. Résultat : temps de dépannage rapide, diagnostics accélérés, disponibilité accrue de la centrale et exposition réduite aux risques électriques.

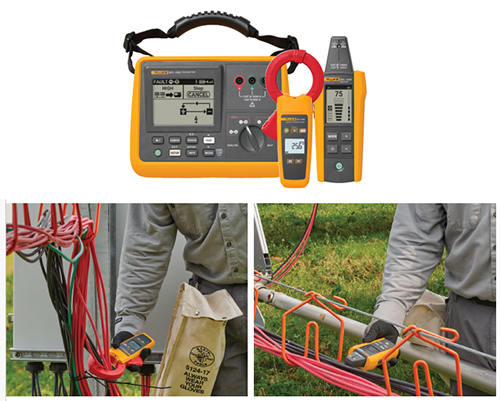

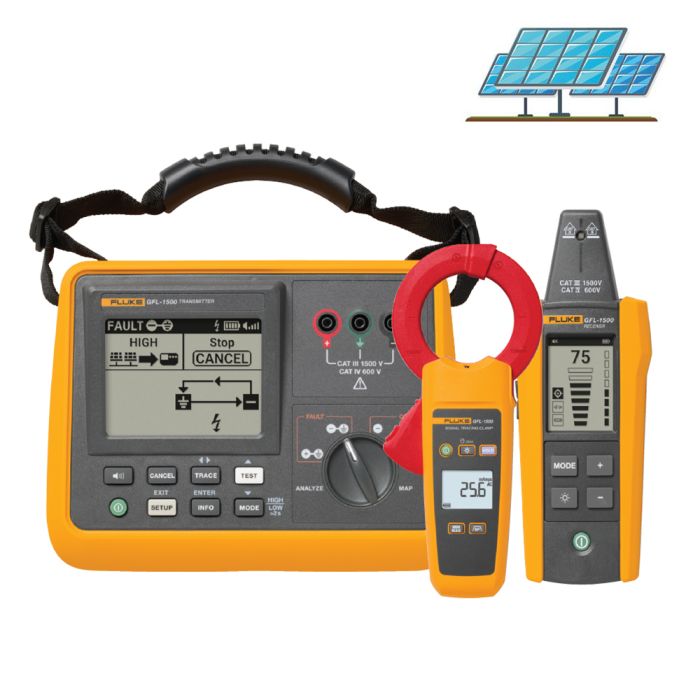

Le système GFL-1500 se compose d'un émetteur, d'un récepteur et d'une pince de traçage de signal.

Qu'est ce qu'un défaut de mise à la terre sur une installation photovoltaïque ?

Un défaut de mise à la terre sur la partie courant continu (c.c.) d’une installation photovoltaïque survient lorsqu’un conducteur actif d’une chaîne de modules (+ ou −) entre, par contact direct ou cheminement, en liaison avec une partie métallique reliée à la terre. Les causes les plus fréquentes sont :

• Dégradation de l’isolement (câbles, connecteurs, boîtes de jonction), générant des courants de fuite ;
• Humidité, condensation ou intrusion d’eau, qui abaissent la résistance d’isolement et aggravent le phénomène ;
• Modules ou composants défectueux (microfissures, diodes by-pass, boîtes de jonction, encapsulant).

Quelles sont les conséquences d’un défaut de mise à la terre ?

Un défaut de terre peut avoir des impacts majeurs sur la sécurité, la performance et l’exploitation d’une centrale PV :

•  Sécurité des personnes : risques accrus d’électrisation/électrocution pour les techniciens (exposition à des parties actives).
• Incendie : apparition d’arcs électriques en courant continu et de points chauds, entraînant dégradation des isolants et des connecteurs.
• Performance et rentabilité : découplage des onduleurs, pertes de production, baisse de la disponibilité, allongement des temps de dépannage — avec impact direct sur les revenus.
• Intégrité des équipements : vieillissement prématuré des modules, câbles et boîtes de jonction, endommagement possible des onduleurs.
• Exploitation/Maintenance : diagnostics plus longs et coûteux, localisation du défaut difficile avec les méthodes traditionnelles.

Comment fonctionne le GFL-1500 de Fluke ?

Technologie FaultTrack™ :
Le GFL-1500 détecte les défauts actifs et injecte un signal traçable qui circule le long du chemin de défaut. Les techniciens peuvent alors suivre ce signal — de l’émetteur jusqu’au point de défaillance précis — pour localiser rapidement l’anomalie.

 Un kit pensé pour chaque étape :
Le système comprend un récepteur de traçage et une pince de mesure, chacun optimisé pour une phase du diagnostic.

• La pince permet d’identifier, sans déconnexion, le répartiteur/boîte de jonction ou la chaîne défectueuse, même en environnement bruyant où le signal est dégradé.
• Une fois la chaîne isolée, la pince ou le récepteur sert à suivre le chemin du défaut et à le localiser précisément au sein de la chaîne.

Efficace sur le terrain :
Intuitif, rapide à déployer et robuste, le GFL-1500 offre un parcours de dépannage de bout en bout : du constat du problème jusqu’à sa résolution, avec moins d’expositions aux risques électriques.

Méthode centralisée, plus sûre et plus rapide :
Le test s’effectue depuis un point central (ex. onduleur ou répartiteur), sans débrancher à répétition ni tester chaque chaîne de façon systématique. Cette approche fait gagner un temps précieux et renforce la sécurité lors des interventions.

Moins de plans, plus de terrain :
Une compréhension générale de l’architecture du site suffit. Après quelques connexions, le traçage sans contact fait le reste : identification de la branche fautive puis localisation de la panne dans la chaîne, sans dépendre de plans détaillés ni de procédures chronophages.
En combinant plusieurs fonctions de diagnostic dans un système unique et convivial, le GFL-1500 apporte une capacité inégalée de localisation de défauts par traçage de signal sans contact — un indispensable pour une maintenance et un dépannage efficaces des installations solaires jusqu’à 1 500 V c.c.
