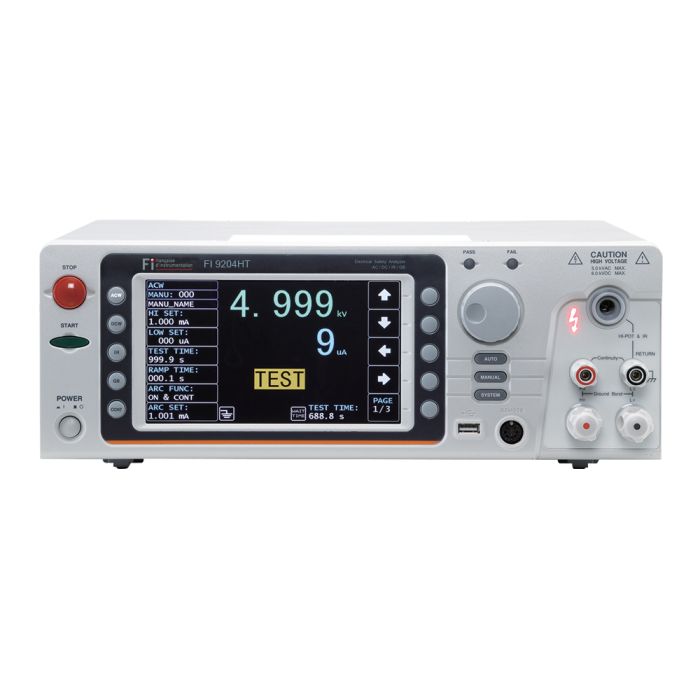

FI9204HT | Testeur de sécurité électrique 5 kV AC 200 VA, 6 kV DC 50 W, résistance d'isolement 5 kV 50 GΩ , continuité Terre 32 A
FI
Disponibilité : Ce produit est disponible sur devis uniquement. Vous pouvez l'ajouter dans votre panier afin d'effectuer une demande de devis.
Le testeur de sécurité électrique FI 9204HT offre des tensions de sortie élevées pouvant atteindre 5 kV en AC et 6 kV en DC, ainsi qu’une puissance de sortie pouvant atteindre 200 VA.
Ce testeur est conforme à la norme IEC 61010-2-034 (« Exigences de sécurité pour appareils électriques de mesurage, de régulation et de laboratoire – Exigences particulières applicables aux équipements de mesure de la résistance d’isolement et aux équipements d’essai de rigidité diélectrique »). Cette conformité contribue à garantir un niveau de protection adapté de l’utilisateur lors de la réalisation des essais de sécurité. La série intègre notamment une interruption automatique du test en cas d’anomalie ainsi qu’un indicateur lumineux signalant la présence d’une tension dangereuse.
Le testeur FI 9204HT a été conçu pour simplifier la réalisation des essais de conformité électrique requis dans le cadre de différents référentiels et marquages internationaux, notamment UL et CE. Équipée d’un large écran TFT LCD couleur de 7 pouces, il bénéficie d’une interface ergonomique associant touches d’accès rapide et sélecteur rotatif, pour une utilisation intuitive et une lecture claire des paramètres et résultats d’essai.
Le FI 9204HT offre également une excellente résolution de réglage de la tension de sortie et de mesure, ainsi que de nombreux paramètres permettant notamment de contrôler les temps de montée et de descente de la tension et de définir des seuils de jugement haut et bas.
Le FI 9204HT permet par ailleurs de tester des DUT (dispositifs sous test) présentant une capacité élevée, jusqu’à 47 µF, notamment les équipements intégrant des capacités importantes sur leurs bornes d’entrée pour assurer leur protection CEM/EMI.
Enfin, la fonction statistique intégrée permet de visualiser immédiatement l’état des essais réalisés ainsi que la répartition des résultats au cours du processus de fabrication, sans nécessiter l’utilisation d’un ordinateur.
Testez la sécurité électrique de vos DUT jusqu'à 5 kV AC 200 VA et 6 kV DC 50 W, la résistance d'isolement jusqu'à 5 kV, le continuité de terre 32 A avec fonctions statistiques et intégration dans systèmes automatisés
Ce testeur est conforme à la norme IEC 61010-2-034 (« Exigences de sécurité pour appareils électriques de mesurage, de régulation et de laboratoire – Exigences particulières applicables aux équipements de mesure de la résistance d’isolement et aux équipements d’essai de rigidité diélectrique »). Cette conformité contribue à garantir un niveau de protection adapté de l’utilisateur lors de la réalisation des essais de sécurité. La série intègre notamment une interruption automatique du test en cas d’anomalie ainsi qu’un indicateur lumineux signalant la présence d’une tension dangereuse.
Le testeur FI 9204HT a été conçu pour simplifier la réalisation des essais de conformité électrique requis dans le cadre de différents référentiels et marquages internationaux, notamment UL et CE. Équipée d’un large écran TFT LCD couleur de 7 pouces, il bénéficie d’une interface ergonomique associant touches d’accès rapide et sélecteur rotatif, pour une utilisation intuitive et une lecture claire des paramètres et résultats d’essai.
Le FI 9204HT offre également une excellente résolution de réglage de la tension de sortie et de mesure, ainsi que de nombreux paramètres permettant notamment de contrôler les temps de montée et de descente de la tension et de définir des seuils de jugement haut et bas.
Le FI 9204HT permet par ailleurs de tester des DUT (dispositifs sous test) présentant une capacité élevée, jusqu’à 47 µF, notamment les équipements intégrant des capacités importantes sur leurs bornes d’entrée pour assurer leur protection CEM/EMI.
Enfin, la fonction statistique intégrée permet de visualiser immédiatement l’état des essais réalisés ainsi que la répartition des résultats au cours du processus de fabrication, sans nécessiter l’utilisation d’un ordinateur.
Testez la sécurité électrique de vos DUT jusqu'à 5 kV AC 200 VA et 6 kV DC 50 W, la résistance d'isolement jusqu'à 5 kV, le continuité de terre 32 A avec fonctions statistiques et intégration dans systèmes automatisés
TEST DIÉLECTRIQUE AC
Capacité de test : 200 VA
Tension d’essai : 0,050 à 5,000 kV (pas de la tension : 1 V / pas)
Courant maximum : 40,00 mA
Fréquence : 50/60 Hz
TEST DIÉLECTRIQUE DC
Capacité de test : 50 W
Tension d’essai : 0,050 à 6,000 kV (pas de la tension : 1 V / pas)
Courant maximum : 10,00 mA
TEST DE RÉSISTANCE D'ISOLEMENT de 50 V à 5000 V DC (par pas de 50 V)
Tension d’essai : 50 V à 5000 V DC (par pas de 50 V)
Résistance : 10 GΩ (jusqu’à 100 V) / 20 GΩ (jusqu’à 450 V) / 50 GΩ (500 à 5 000 V)
Courant de court-circuit : 10 mA max
TEST DE CONTINUITÉ DE LIAISON A LA TERRE
Jusqu’à 32 A AC / 8 V AC / 650 mΩ
TEST DE CONTINUITÉ standard
Courant de sortie 100 mA
FONCTIONS GÉNÉRALES
• Afficheur couleur TFT 7’’
• Conforme à la norme de sécurité électrique CEI 61010-2-034
• Témoin lumineux de présence de tension dangereuse
• Démarrage par passage par zéro
• Détection d’arcs électriques
• Temps de montée et de descente réglables
• Durée de test réglable (TIMER)
• Capacité de test de charge capacitive jusqu’à 47 µF
• Mesure du courant efficace vrai (RMS)
• Modes manuel et automatique (séquence jusqu’à 10 tests manuels)
• Indicateur d’état BON/MAUVAIS avec Buzzer
• Fonctions statistiques et d’analyse
• Fonction de balayage sur graphe pour l’analyse des caractéristiques du dispositif testé
• Programmation de 100 tests manuels et 100 tests automatiques
• Sauvegarde des résultats en mémoire interne ou sur clé USB (jusqu’à 30 000 tests)
• Fonction capture d’écran avec sauvegarde sur clé USB
• Interfaces RS232C - USB Host/Device - Signal I/O
• GPIB et Ethernet en option
• Import et export de données via clé USB
• Borne de commande à distance sur la face avant
• Borne de sortie arrière destinée à l’intégration dans des systèmes automatisés
• Fonction lecteur code-barres disponible
| Type d'affichage | Ecran graphique couleur 7 pouces |
|---|---|
| Type de tests diélectriques | Courant AC / DC |
| Gamme de résistance d'isolement max. | 50 GΩ |
| Tension de test max. AC | 5 kV |
| Courant de test max. AC | 40 mA |
| Tension de test max. DC | 6 kV |
| Courant de test max. DC | 10 mA |
| Mémoire / Enregistreur | OUI |
| Types d'interfaces | Interfaces RS232C - USB Host/Device - Signal I/O - GPIB et Ethernet en option |
| Alimentation | 100 V à 240 V AC ±10% 50 Hz / 60 Hz |
| Dimensions | 380 x 148 x 454 mm |
| Poids | 15 kg |
| Livré avec | Un cordon d’alimentation un guide d’utilisation rapide un cordon de test GHT-115 un câble de contrôle à distance GHT-119 un cordon GTL-215 et une clé Interlock |
| Garantie | 24 mois |
|---|
