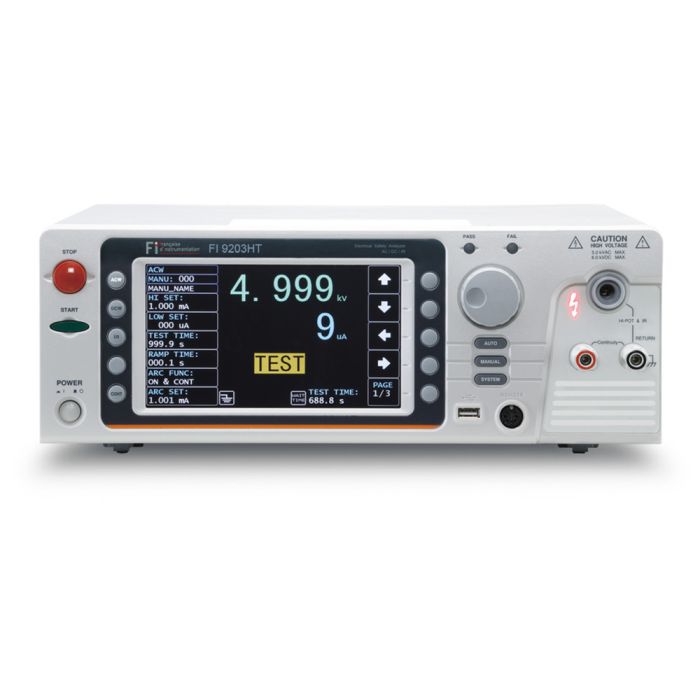

FI9203HT | Testeur de sécurité électrique 5 kV AC 200 VA, 6 kV DC 50 W, résistance d'isolement jusqu'à 5 kV et test de continuité

1 - Des tests performants

La série FI 9000HT utilise un amplificateur PWM (Pulse Width Modulation) à haut rendement permettant de réduire efficacement l’influence des fluctuations de la tension d’entrée ou des déformations de la forme d’onde. Cette technologie garantit une sortie haute tension stable lors des essais de rigidité diélectrique en CA effectués sur le dispositif sous test (DUT – Device Under Test). Elle permet ainsi de répondre aux exigences des normes de sécurité telles que IEC, EN, UL, CSA, GB et JIS, applicables à de nombreux produits ou composants électriques et électroniques.

2 - Une configuration de test flexible

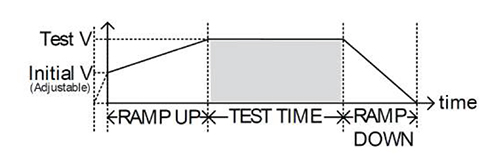

Afin de garantir des essais conformes aux exigences des réglementations de sécurité en vigueur, la série FI 9000HT offre une grande flexibilité dans la configuration des séquences d’essai, dès la phase initiale. Dans le cadre d’un essai de tenue en tension AC/DC, par exemple, l’utilisateur peut définir la tension initiale ainsi que son rapport par rapport à la tension d’essai nominale. La rampe de montée en tension peut également être paramétrée afin de limiter les risques de claquage de l’isolation ou d’endommagement du dispositif testé (DUT) provoqués par des surtensions transitoires.

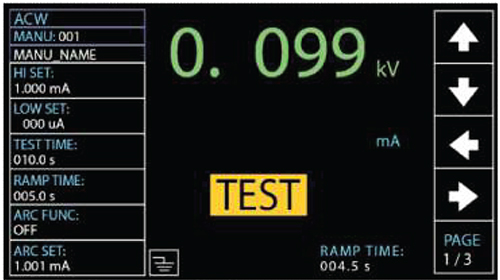

Une fois la tension d’essai nominale atteinte, il est possible de configurer la fenêtre d’évaluation des limites supérieure et inférieure, le délai avant évaluation ainsi que les paramètres de temporisation. Ces fonctionnalités permettent d’assurer un déroulement précis et maîtrisé des essais.Le paramétrage du temps de descente de la tension permet également d’appliquer une rampe de descente progressive en fin d’essai. Cette fonction contribue à limiter les effets liés à une décharge instantanée après l’application d’une tension d’essai élevée sur le DUT.

Pour les essais de résistance d’isolement, la série FI 9000HT intègre également un nouveau mode de mise à la terre permettant de réaliser les mesures en tenant compte des conditions réelles de raccordement à la terre du DUT. Un mécanisme supplémentaire d’évaluation des limites supérieure et inférieure permet par ailleurs d’optimiser la durée des essais.

Trois modes d’évaluation sont disponibles :

STOP ON FAIL : l’essai s’arrête automatiquement dès qu’une condition d’échec est détectée ;
STOP ON PASS : l’essai s’arrête automatiquement dès que les critères de réussite sont atteints ;
TIMER : l’évaluation est réalisée à l’issue du temps d’essai programmé.

3 - Analyse et statistiques

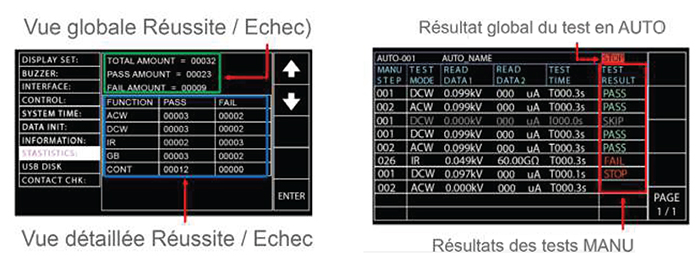

La fonction statistique constitue l’un des principaux atouts de cette gamme. Après chaque essai, les paramètres de test, le nombre d’essais réalisés ainsi que les résultats d’évaluation sont automatiquement enregistrés. Les données peuvent ensuite être visualisées directement à l’écran sous forme d’histogrammes. Cette fonctionnalité permet aux utilisateurs de suivre instantanément l’état des essais réalisés sur les produits et d’analyser la répartition des résultats en cours de fabrication, sans avoir recours à un ordinateur externe.

Si une grande partie des produits se situe à la limite critique — risquant ainsi d’être classée comme défectueuse —, cette situation peut être détectée rapidement au cours du processus de test ; cela permet d’optimiser la fabrication et d’empêcher la mise sur le marché de produits défectueux, garantissant ainsi la fiabilité des produits après leur sortie d’usine.

Concernant la fonction de test automatique, chaque séquence peut inclure jusqu’à 10 étapes de test manuel ; tous les paramètres associés et les critères d’évaluation des résultats sont présentés dans un tableau, offrant ainsi une vue d’ensemble immédiate des résultats pour toutes les étapes. Par ailleurs, en cas de besoins de connexion entre plusieurs tests automatiques, il suffit de sélectionner l’option « CON » dans la dernière ligne du tableau pour enchaîner automatiquement avec la mesure suivante (par exemple, passer de AUTO-012 à AUTO-013).

4 - Fonction balayage

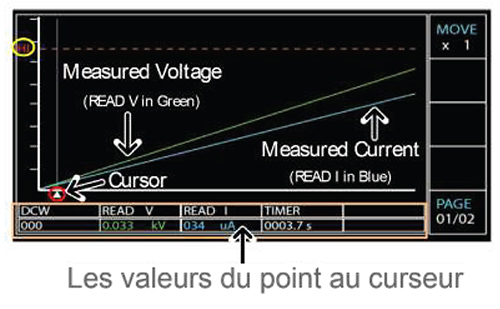

La gamme intègre également une fonction de balayage (« Sweep ») particulièrement utile pour analyser les points de rupture et l’évolution du comportement du dispositif testé. À l’issue de l’essai, le mode Sweep permet d’afficher sous forme de courbe les résultats enregistrés.

Les mesures sont acquises point par point en fonction de la tension ou du courant appliqué, ainsi que des différents paramètres configurés, tels que la tension initiale, le temps de montée, la durée de l’essai ou encore le temps de descente. Une fois l’essai terminé, l’utilisateur peut déplacer le curseur sur la courbe afin de connaître, à un instant
donné, la valeur de la tension ou du courant appliqué et de consulter simultanément les paramètres mesurés correspondants. Cette fonction facilite ainsi l’analyse de l’évolution du courant ou de la résistance tout au long de l’essai et permet notamment d’identifier le seuil critique de claquage du dispositif testé (DUT).

Lorsque les modes ACW ou DCW sont sélectionnés, l’utilisateur peut également analyser la relation entre la tension et le courant à un instant précis du cycle d’essai. Il est enfin possible de définir une plage de balayage en spécifiant les instants de début et de fin, afin d’étudier l’évolution de cette relation sur un intervalle déterminé.
