DI071510 | Panneau didactique fibre optique FTTH avec simulateur de réseau (boite à pannes)

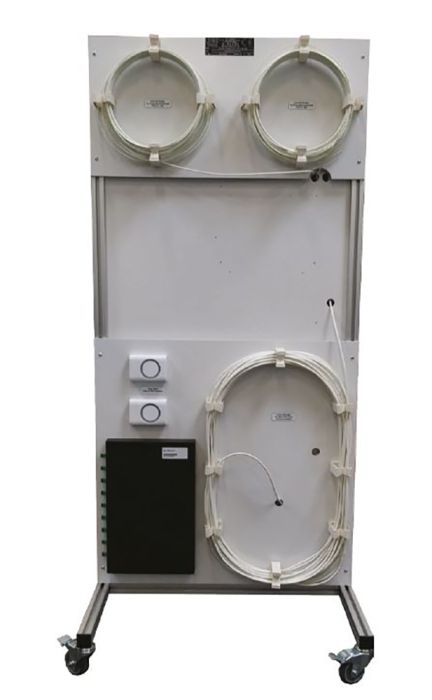

Ce panneau est dédié aux activités de câblage fibre optique. Il permet de simuler le déployement du réseau FTTH dans des logements collectifs du point de mutualisation jusqu’à l’abonné. Le système représente un immeuble avec un local technique et quatre appartements. Il est équipé en face avant d’un coffret de raccordement client et d’un coffret opérateur, de deux boîtiers d’étage et de quatre prises terminales optiques. La face arrière reçoit un système de stockage de câbles déroulables (4 câbles d’abonnés 4FO de 30 m, 50 m de câble colonne montante 48FO).

Le simulateur de réseau est un tiroir optique au format 19’’ intégrant les différents types d’événements (problèmes) que l’on peut rencontrer sur un réseau FTTH : grandes longueurs, mauvais connecteur, mauvaises soudures, contrainte de rayon de courbure, attenuation des coupleurs, ... Cet équipement permet d’appréhender les tests de mesures par réflectométrie : Analyse et interprétetation des événements.
On pourra mettre ces différents réseaux en série et dans un ordre aléatoire afin de réaliser une analyse plus poussée et représentative d’un réseau FTTH.
