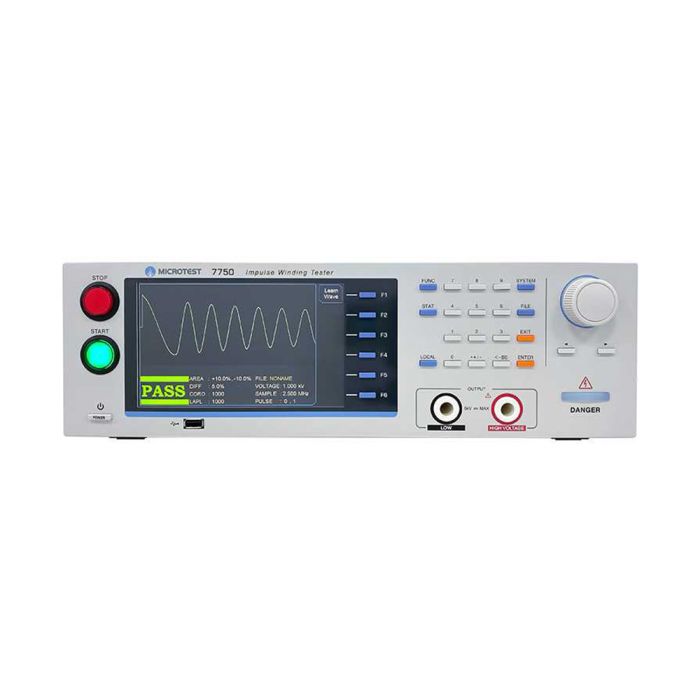

7750-SERIE | Testeurs d'enroulement à impulsions série Microtest 7750

Le MICROTEST série 7750 est un testeur d’enroulements à impulsions de haute performance, équipé d’un écran couleur réactif pour une visualisation optimale. Il délivre des tensions d'impulsion de 1 200 V, 5 200 V ou 10 000 V, et exploite une technologie d’échantillonnage à haute vitesse de 200 MHz / 9 bits.

Conçu pour répondre aux exigences des lignes de production à cadence élevée, il propose une vitesse de test pouvant atteindre 10 tests par seconde. Il intègre plusieurs modes de comparaison avancés, tels que :

- la surface totale,
- la différence de surface,
- le comptage des effets corona,
- le comptage de gigue,
- la différenciation du second ordre,
- la comparaison de formes d’onde.

Pour les tests de petits composants, la version 7750-1S (en option) est fournie avec le dispositif de test CMS à quatre fils FX-IM0001, spécialement conçu pour ce type d’application. Ce module inclut une compensation de tension intégrée, permettant de réduire les erreurs liées au câblage et à l’inductance équivalente, assurant ainsi une mesure précise et fiable, même sur des produits à faible inductance.
