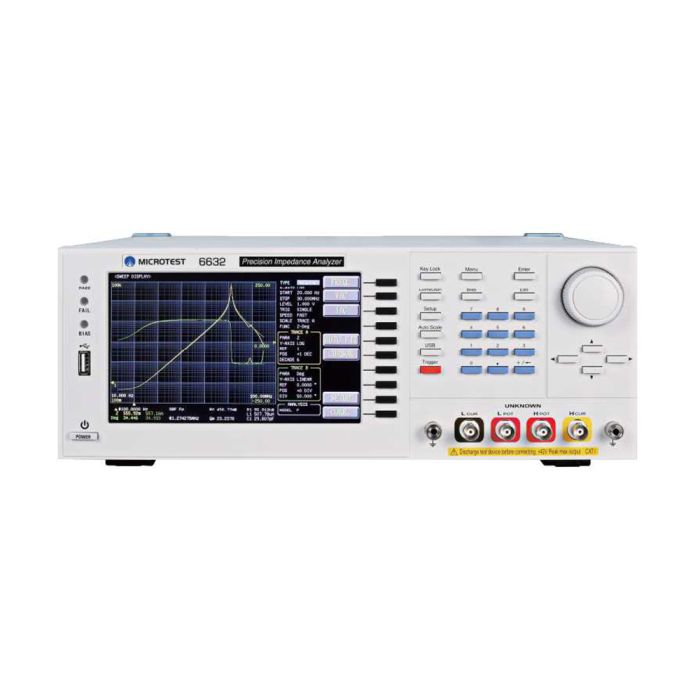

6632-S-SERIE | Analyseurs d'impédance série Microtest 6632-S avec analyse de circuit équivalent
MICROTEST
Disponibilité : Ce produit est disponible sur devis uniquement. Vous pouvez l'ajouter dans votre panier afin d'effectuer une demande de devis.
L’analyseur d’impédance MICROTEST 6632S couvre une large plage de fréquences allant de 10 Hz à 50 MHz, permettant une caractérisation précise de l’impédance des composants et matériaux.
Il intègre une fonction d’analyse de circuit équivalent, permettant d’évaluer l’impact des composants parasites sur les performances d’impédance.
Les paramètres mesurés incluent :
|Z| (impédance), |Y| (admittance), θ (angle de phase), X (réactance), R (résistance série/parallèle), G (conductance), B (susceptance), L (inductance), D (facteur de dissipation), Q (facteur de qualité), DCR (résistance en courant continu), C (capacité), ESR (résistance série équivalente), ε (permittivité relative) et μr (perméabilité relative).
Le 6632S propose deux modes de fonctionnement : Mesure directe et Analyse par balayage, avec un affichage des résultats en mode numérique ou graphique pour une meilleure interprétation.
Il dispose de nombreuses interfaces de communication (LAN, USB Host, USB Device, GPIB, RS-232), assurant une compatibilité optimale avec les systèmes d’automatisation et les interfaces homme-machine (IHM/API).
Il intègre une fonction d’analyse de circuit équivalent, permettant d’évaluer l’impact des composants parasites sur les performances d’impédance.
Les paramètres mesurés incluent :
|Z| (impédance), |Y| (admittance), θ (angle de phase), X (réactance), R (résistance série/parallèle), G (conductance), B (susceptance), L (inductance), D (facteur de dissipation), Q (facteur de qualité), DCR (résistance en courant continu), C (capacité), ESR (résistance série équivalente), ε (permittivité relative) et μr (perméabilité relative).
Le 6632S propose deux modes de fonctionnement : Mesure directe et Analyse par balayage, avec un affichage des résultats en mode numérique ou graphique pour une meilleure interprétation.
Il dispose de nombreuses interfaces de communication (LAN, USB Host, USB Device, GPIB, RS-232), assurant une compatibilité optimale avec les systèmes d’automatisation et les interfaces homme-machine (IHM/API).
• Plage de fréquences : DC, 10 Hz à 1/3/5/10/20/30 MHz/50 MHz
• Précision de base jusqu’à ± 0,08 % (typiquement ± 0,05 %)
• Analyse de circuit équivalent
• Contrôle automatique de niveau (ALC)
• Impédance de sortie : 25 Ω/100 Ω, commutable
• Modes compteur, liste et balayage pris en charge
• Tension de polarisation CC intégrée : ± 12 V
• Vitesse de mesure ultra-rapide < 3 ms
• Fonction de correction de circuit ouvert/court-circuit/charge
• Fonction comparateur
• Fonction de classification BIN
• Perméabilité (μr) intégrée
• Constante diélectrique (εr) intégrée
• Entrées-sorties numériques
• Interfaces USB host/device, GPIB, RS-232, Ethernet
